高频(电压、电流)毫伏表
[复制链接]
3541
|
4
|
2011-12-4 23:38:01
|
显示全部楼层
|
阅读模式
<
模拟式毫伏表中,输出级通常是一个包括经过整流二极管的非线性负反馈放大器,这种反馈的引入是为了使交流毫伏表盘的刻度线性化

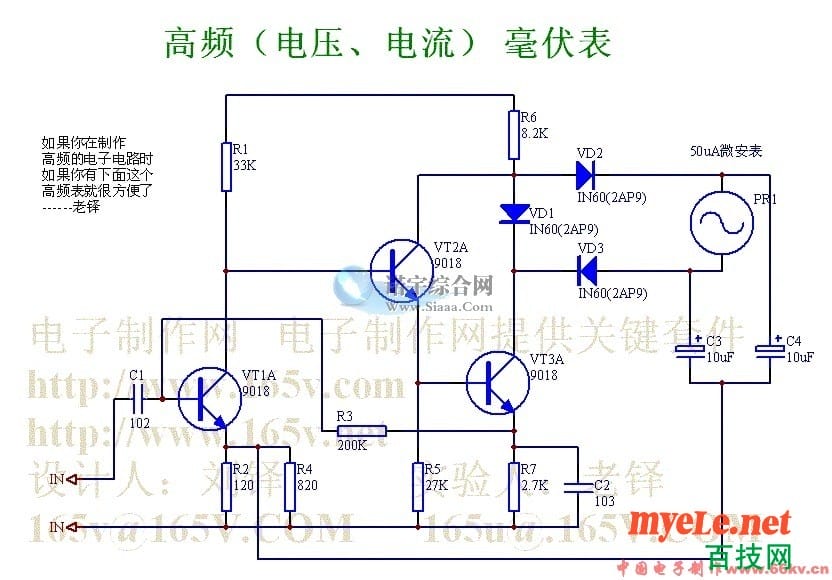

在模拟式毫伏表中,输出级通常是一个包括经过整流二极管的非线性负反馈放大器,这种反馈的引入是为了使交流毫伏表盘的刻度线性化。在其他条件相同的情况下,度盘线性化程度越高,电压整流器的初始非线性越小。大家知道,减小初始非线性的方法之一是给整流二极管加上某个值的初始正偏压。图示电路即为采用这种方法的一个具体方案。放大器本身由晶体管VT1-VT3构成。晶体管VT2和VT3实质上构成复合管。由于这种结构具有较高的输入阻抗,使前级增益得到了保证,这对毫伏表盘的线性化也是有利的。整流二极管VD2、VD3上的正向偏压取自晶体管VT3集电极电路中串接的二极管VD1两端,负反馈电压加到晶体管VT1的发射级上。
对于图示电路中元件参数,当输入电压为10mV时表头满度(精确值由电阻R4调定)。如果爱好者手头只有100?A的表头,为了达到同样的灵敏度则要改变元件参数。这时电阻R2应为47?,R6--4.3K?,R7--1.4K?。本电路的输入阻抗较低,因此,输入分压器应采用低阻式的(总电阻不大于2K?)。电路的上限工作频率不低于50KHZ。
本电路中所用的晶体管VT1~VT3可换用2AP9。
