安全省电的按键式床头灯电路
[复制链接]
1993
|
0
|
2011-12-5 21:47:23
|
显示全部楼层
|
阅读模式
<

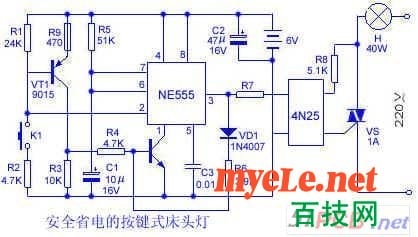

一盏延时式床头灯,对于许多读者在夜晚使用是很方便的。本文介绍的按键式床头灯能安全和方便的要求,电路原理如下图所示。
该床头灯由节电型单稳态电路和亮度可控照明灯两部分组成。两部分靠光电耦合器耦合,电气部分完全独立,使用十分安全。当K1断开时,VT1截止,其集电极电压为0V,VT2截止,NE555第①脚接地端开路而不工作,此时,电路的耗电仅为VT1、VT2的穿透电流,约3~5μA,四节电池能使用一年半以上。按下K1后,VT1饱和导通,R3两端电压接近电源电压,VT2饱和导通,NE555工作,此时,NE555第②脚由高电平变为低电平,而且低于1/3的电源电压,NE555翻转,第③脚输出高电平,其一路能过R7驱动光电耦合器4N25,使双向可控硅VS导通,床头灯H点亮;另一路通过二极管VD1、电阻R6向VT2提供足够大的偏流,维持VT2饱和导通,此时,即使K1断开,VT2的工作状态也不变,即NE555的暂稳状态不变。在此期间,电源经R5为C1充电,使C1两端电压不断升高,当C1两端电压大于2/3电源电压时,通过NE555的放电端第⑦脚放电,NE555的暂稳态结束,第三③脚由高电平变为低电平,VT2截止,进入另一个稳定状态,只有在K1再次接通时,NE555才再次进入暂稳态,床头灯再次点亮。
该床头灯所用元件型号及数据如附图所示,无特殊要求。整个床头灯安装容易,调试简单,只要安装无误,就能正常使用。若延时时间太短,可加大R5的阻值或C1的容量,反之亦然。安装时将按键部分外置,其余元件装入塑料盒内,以确保使用安全。
