可控硅电路抢答器

[复制链接]
发表于 2011-12-5 22:03:36 | 显示全部楼层 |阅读模式

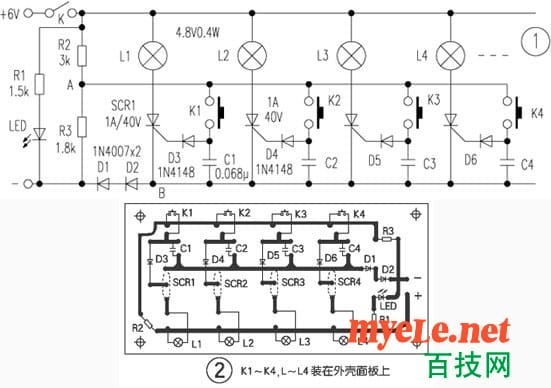

电路见图1,合上电源开关K,电阻3kΩ与1.8kΩ分压后,A点电位大约为2.2V,B点电位为0V,主持人宣布开始抢答后,设某一按钮(假设K1)按下,则对应的单向可控硅SCR1导通,L1亮,SCR1导通后,2只1N4007二极管使B点电位钳位在1.4V左右,所有可控硅阴极电位都为1.4V,当其他组再按下按钮时,由于接在可控硅触发极上的二极管存在0.7V的压降,故触发极与阴极间的电压仅0.1V左右,这不能使对应的可控硅导通,对应的指示灯不会亮?第一轮抢答结束后,主持人断开K使可控硅关断,然后再合上K便可进行下一轮的抢答?图中LED为电源指示,本电路抢答组数可任意扩展?如需在灯亮的同时发出声响,可利用B点与电源负极之间的1.4V电压作为音乐IC或讯响器发出声响的触发电压.图2是印制电路图.
实验点评:
    笔者作搭接实验时,可控硅采用MCR 100-8,L1?L2?L3均采用6V小灯泡,按图接好线路?当按下K1时,灯L1亮,但此时按下K2时,L2也亮,按K3时也一样,不能实现抢答功能.
    分析原因,在SCR1导通时,测得A点电位为2.2V,B点电位约1.2V(由于二极管正向压降的离散性,两只二极管正向压降不足1.4V),AB间有约1V的电压,故电压可能会造成SCR2或SCR3的导通.于是调整R3,当R3调为1.5kΩ时,SCR1导通后,SCR2?SCR3均不导通,能够实现文中所述抢答功能.
    另外,在电源指示支路中,建议R1按下列公式求取:R1=(U1-U2)/I,式中U1为电源电压,U2为发光二极管压降,通常为1.8V,I为发光二极管工作电流,通常为5~15mA,因此,图中R1选用5kΩ左右为宜.
