可控硅控制的变色吊灯电路

[复制链接]
发表于 2011-12-5 22:18:46 | 显示全部楼层 |阅读模式
市售的这种变色吊灯造型新颖别致,使用方便,在不同需要的场合可以随意变换灯的颜色,从而改变环境气氛。从它的构造原理可知,五只乳白色灯罩里分别装有红、绿、蓝三种颜色的灯泡,利用光的三色混合原理,可以调配出多种颜色的光。当然,由于灯泡颜色的光谱不标准,以及三基色亮度的比例关系,不可能重现出标准的三基色和复色的白色光。但其制作原理和设计构思却值得参考。

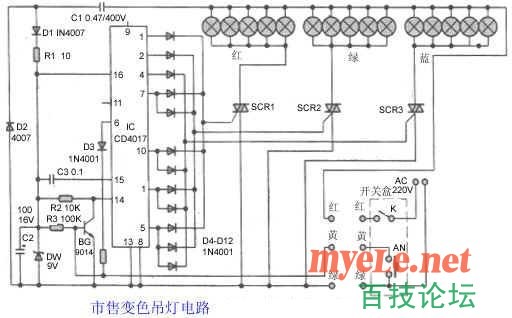

    该灯电路部分装在灯具内,与灯架、灯座、灯罩等合为一体,引出三根线红、黄、绿,与所配开关相连,这有别于普通的灯具控制。其电路原理如上图所示。当开关控制盒内K接通后,220V交流电经C1、D1、D2整流,再由C2滤波和DW稳压后,供给十进制计数/分配器CD4017工作电压。同时,9V电源经C3向IC第(15)脚输出一个正脉冲,使电路清零,所以其(3)脚输出正电压触发双向可控硅SCR1,使五只灯罩内的红色灯泡发光,这是一种状态。若按动开关盒内AN按钮,三极管BG基极与发射极短路,BG管截止,此时IC第(14)脚电压上升,触发其内电路使之计数,由(2)脚输出高电平,使双向可控硅SCR2导通,使相应的五只绿灯点亮。再按动AN,电路又可使蓝灯点亮。当继续按动AN,使IC第(7)脚输出高电平时,灯罩内红色和绿色灯泡同时点亮,从而对外表现为黄光,以后IC各脚的输出和灯光的颜色读者可自行分析。
  二极管D3是使(6)脚输出时,电路复位到初始状态,即红灯亮。D4~D12为隔离二极管。彩色灯泡选25W时,双向可控硅应选2A电流的。另外在使用中较易出现各色灯都不能开启现象,这多是降压整流电路损坏,如C1、D1、D2、DW等,根据电路,应在三只可控硅控制极各串一支2K电阻,以保护可控硅和CD4017。在安装接线时,灯具和开关盒之间的连线不能接错,其上已有颜色标识。
