PT2262/2272遥控电路

PT2262/2272是一对带地址、数据编码功能的无线遥控发射/接收芯片。发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型无线遥控接收芯片.

其中，PT2262－IR的D0～D5可以作数据输入端，也可以作地址输入端，作地址输入时，可以有1、0、悬空三种状态，作数据输入时，只有1、0两种状态。TE为发射有效端，低电平有效。OSC1和OSC2外接振荡电阻，比如470k。PT2272的地址每个地址输入端也可以有三种状态，且必须与发射电路编码一致。DIN为遥控信号输入端，VT为接收有效指示，当接收到有效信号时，变为高电平。

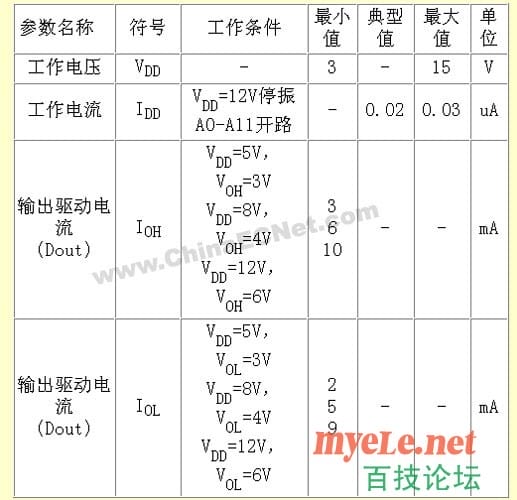

典型工作参数：
