QBZ-80、120、225防爆磁力启动器原理与维修【2011年12月18日更新】

      这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。但是内部器官以及外部特征都是一样的。

首先，说一下型号的含义：
QBZ-80/1140(660)  、        QBZ-120/660(380)  这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？
Q：                  启动器
B：                   隔爆型
Z：                  真空                  （是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）
80：                额定电流80A     （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）
1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）

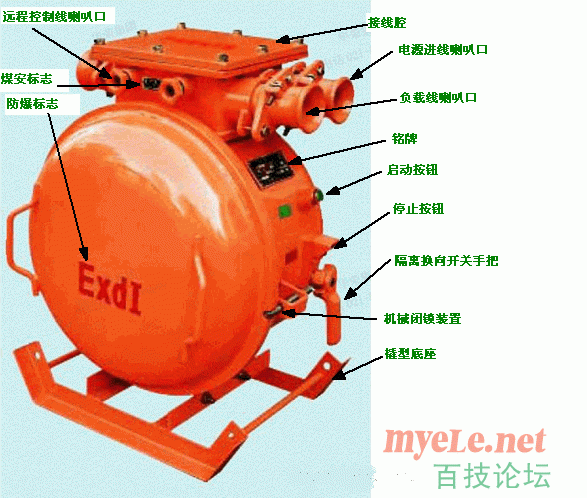

开关的外部结构及功能

        上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。

按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱
4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接

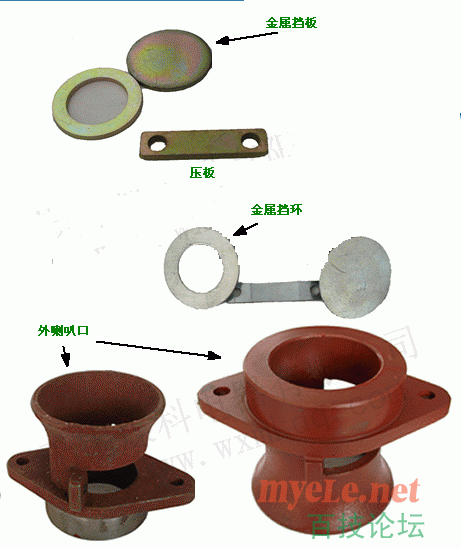

喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。当接电缆线时，去掉金属挡板，将电缆从外喇叭口、金属挡环、密封橡胶圈中间的孔里穿过去，然后将外喇叭口通过螺栓与开关外壳连接（如上图中喇叭口的状态）。在外喇叭口上，还有一个压板，将电缆压紧，防止电缆受外力松动。


密封胶圈图



5、机械闭锁装置：本装置的作用是防止带电打开防爆开关的盖子。那根带丝的长螺栓，只有两个位置，一是向外旋出，插进开关外壳的豁口内，这时开关的盖子不能旋转，打不开。隔离开关可以旋转，送电。当要打开开关盖的时候，就必须将隔离开手把旋转到停的位置，使手把上的豁口对准机械闭锁装置螺栓，将螺栓旋入手把上的豁口内。 这样才能打开盖子。从而做到开盖必须停电。

6、煤安标志：凡是煤矿井下使用的电器设备，都需要有此标志。（扩展阅读：煤矿安全标志申请细则）

7、橇型底座：橇型底座可以方便防爆开关在井下搬运。短距离移动，方便拖动，就像雪橇一样。

8、隔离开关手把：隔离开关手把通过转轴，连接到开关内部的隔离开关机构上，对隔离开关进行操作。隔离开关是本开关的总电源，断开隔离开关之后，除了电源接线柱至隔离开关电源侧有电外，其余元件的电源都被断开。

隔离开关的作用：是在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点，用以保障维护人员的人身安全。

扩展阅读：什么是隔离开关，有什么作用！
9、启动按钮：送上隔离开关，按启动按钮就可以启动开关。

10、停止按钮：按一下，就可以停掉开关。{:soso_e113:}
总目录          分目录             下一贴


本帖是《防爆开关原理与维修教程》其中之一，欢迎阅读教程全部内容：http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程
欢迎加本人QQ：2363945025（验证时请著名：防爆开关） 更新及时通知。
