这款声光控开关电路是根据某公司生产的产品剖析而来，它全部由分立元件构成，而且元件易购，很适合于初学者自制。

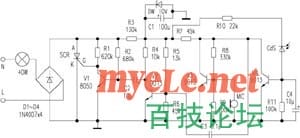

电路见图
该装置与灯泡串联分压后由Ｄ１～Ｄ４整流成脉动电压对Ｖ１供电，再经ＤＷ和Ｃ１稳压滤波后对Ｖ２～Ｖ４供电。
白天有光照时，光敏元件阻值减小，Ｖ４饱和导通，Ｖ３虽然设计在放大状态，但由于集电极电压受Ｖ４的钳位很低，故Ｖ３不能工作。Ｖ２处于饱和状态，Ｖ１也处于饱和状态，ＳＣＲ的Ｇ极与Ｋ极之间触发电压很小，ＳＣＲ不能导通，灯不亮。
晚上无光照时，光敏元件阻值增大，Ｖ４截止，Ｖ３集电极电压升高。当ＭＩＣ拾取到声音后，经Ｖ３放大后由Ｃ３耦合至Ｖ２的基极，声音信号的峰值有可能使Ｖ２进入截止区，也可能使Ｖ１进入截止区。Ｖ１进入截止区后，ＳＣＲ受触发导通，灯点亮。Ｖ２进入截止区后，ＤＷ上电压通过Ｒ４对Ｃ２充电。声音消失后，Ｖ２又饱和，Ｃ２正极处于地电位，使Ｖ１基极为负电位，Ｖ１保持截止，ＳＣＲ保持导通，灯持续点亮。此后Ｃ２通过Ｒ４、Ｒ３、Ｒ２放电，放电完毕Ｖ１又处于饱和状态，ＳＣＲ截止，灯熄。调整Ｒ２、Ｃ２的大小可调整灯亮时间的长短。
