自制声控电灯

声控电灯是利用音频信号远距离非接触控制电灯开，关的电子装置，它具有很多优越性，在黑暗中，不需寻找电灯开关；对于卧床修养的病人和不能下床活动的残疾人，可在无人照顾的情况下，自己开启电灯。本问介绍的声控电灯采用了新型的专用声控集成电路，加上少量的分立元件构成，具有工作稳定可靠，成本低廉。易与制作和调试。

工作原理：

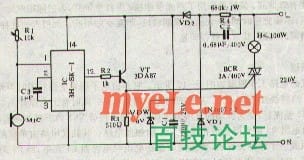

该装置电路的工作原理图如图所示，它是由声音感受器、声控器和无触点开关三部分组成。当话筒MIC接收到某一特定频率的声音后，便在其两端产生一个电脉冲，此电脉冲进入集成电路IC的①脚内进行放大处理，并使IC的⑿脚由原来的低电平输出变为高电平输出，故三极管VT正偏导通，于是在电阻R3上产生电压降，使双向可控硅元件VS触发导通，照明等H内有电流通过而点亮。

IC BH—SK—I的内部驱动器是一个双稳态触发器，只要外界不再发声，施加声音触发IC的①脚，电路就一直保持高电平输出这种状态。如果再次发声，IC的输出端⑿脚将翻转，由高电平转为低电平，此时VT无触发电压而截止，VS也随之关断，H灯熄灭。如果VS的触发灵敏度较高，也可省去三极管射极触发电路，将VS的触发控制极G直接接至IC的⑿脚上即可。

元件选择与制作

MIC采用高灵敏度的驻极体微型话筒；IC采用BH—SK—I型专用声控集成电路，它系大规模CMOS电路，分为扁平陶瓷封装和黑胶软封装两种形式，其使用效果完全一样，读者可根据具体需要选购VT采用NPN型3DA87或3DK4、3DG12等三极管，β≥40即可。VD1、VD2采用1N4007型整流二极管。C2可采用400V 0.68μF～1μF的无极性电容。DW选用2CW14；H是小于100W的灯泡。

在保证元器件良好，且焊接无误的情况下，只要调整一下R1的阻值，使MIC两端电压稍高于1/2电源电压即可，此时声控灵敏度最高。调整C3的容量可以改变电路的选频点。该装置能声控电灯的开、关，也能控制其它的家用电器，根据负载功率的不同，应适当选用不同电流的可控硅。经实验，该装置用手击掌，控制距离为3～5米左右，用塑料口哨声控，其距离可达8～10米。
