声控音乐彩灯
[复制链接]
1751
|
0
|
2011-12-20 20:31:40
|
显示全部楼层
|
阅读模式
<

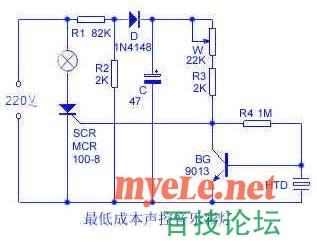

彩灯控制器的电路如下图,R1、R2、D和C组成电阻降压半波整波电路,输出约3V的直流电供SCR的控制回路用。压电陶瓷片HTD担任声-电换能器,平时调W使BG集电极输出低电平,SCR关断,彩灯不亮。当HTD接收到声波信号后,BG集电极电平升高,SCR即开通,所以彩灯能随室内收录机播出的音乐节奏而闪烁发光。
W可用来调节声控灵敏度,W由大调小时,声控灵敏度愈高,但W过小时,电灯常亮,这时就失去声控作用,使用调试时,将W由大逐渐调小至某一阻值时,电灯即点亮,再将W退回少许(即稍微调大),电灯就熄灭,这时声控灵敏度最高,离HTD二三米远处普通谈话声就能使彩灯闪烁。如嫌灵敏度太高,只要将W调大些即可,电灯长亮不熄,表示BG的放大倍数β值过小,应更换β大些的三极管。电阻均为1/8W碳膜电阻。
