家庭卫士——电子狗

[复制链接]
查看2278 | 回复0 | 2011-12-20 20:35:03 | 显示全部楼层 |阅读模式
<
电子狗是用微波传感模块RD627为感应件制作的一种报警装置,其监控面积约100m2.当有人进入监控
区域内,电子狗便发出逼真的狗吠声,同时双眼闪光,具有一定的威慑作用。

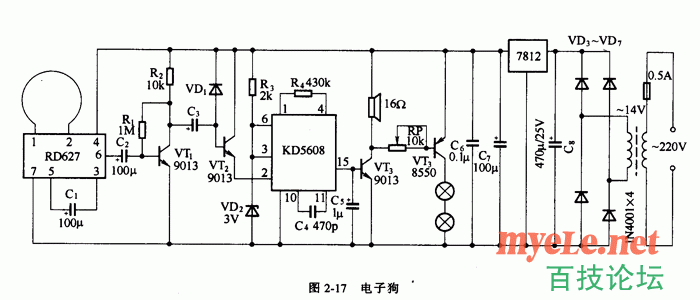

    电子狗的电路原理如图2-17所示。
    根据RD627的工作原理可知,当有人再微波覆盖范围内移动时,其6脚
其输出与人体移动相应的超低频信号,经C2耦合,VT1放大后,使VT2由截止转为导通,模拟狗叫声集成电路
KD5608的触发2脚获得正脉冲触发信号而工作,其15脚输出模拟狗叫声的音频信号,经VT3放大后推动扬声器
发出狗叫声。同时,两个小灯泡伴随着狗叫声而闪亮。调整R4.C4的数值可改变狗叫声的音调和速度;改变
R1的阻值可调整电子狗的监控范围;调节RP可使小灯泡随狗叫声闪光最为明快。
    电子狗的环行天线的直径为120mm,VD1为3-5伏的稳压管。VT1可采用9013型NPN管,VT2可选有9015型
PNP管,VT2可选用9015型PNP管,VT3.VT4可分别选有8050.8550型小功率晶体管。
    电子狗的整个电路可装在一只玩具狗体内,小灯泡装在狗的两只眼睛内,环行天线可安装在玩具狗的
外部。本电路一般无需调试即可正常工作。
