[原创] QBZ-80开关的保护电路【2012年1月4日】

  [复制链接]
发表于 2012-1-4 21:14:13 | 显示全部楼层 |阅读模式
本帖是《防爆开关原理与维修教程》其中之一,欢迎阅读教程全部内容:http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程
欢迎加本人QQ:2363945025(验证时请注名:防爆开关) 更新及时通知
   总目录          分目录         << 上一贴      下一贴 >>
       上一贴我们介绍了QBZ-80开关最基础的电路部分、近控及远控的原理。一台开关,紧紧能够控制用电设备电源的通与断是不行的。还要对被控制的电气有保护作用,如:当设备漏电了、过载了,能够及时的切断电源。将事故最小化。
        QBZ-80开关中起保护作用的是JDB-80-A型电动机综合保护器,这是最常用的一种保护器。QBZ-120开关中是JDB-120-A型,QBZ-225开关中是JDB-225-A。这三种型号的保护器外型、结构、功能以及接线方式都是一样的,区别仅在于额定电流不一样。

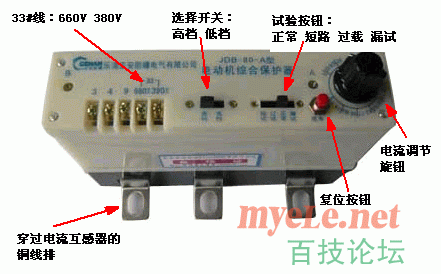

JDB-80-A

JDB-80-A


图 17 JDB-80-A 电动机综合保护器

       电动机综合保护器在使用中的安装接线如图18中红线所圈的地方。保护器的底端是三个电流互感器(图17中 底部黑色的塑料壳内),三条铜排穿过电流互感器线圈,铜排的一端与真空接触器的主触点连接,另一端与负荷接线端子U、V、W相连(图18中  1#红圈。这样保护器就可以对主回路中的电流进行取样。

      保护器有5个控制线接线端子,分别是3、4、9、33(分为660V和380V两个端子)。它们的接线如图18所示,3和4号端子的接线如红圈2所以。圈2中标着JDB的触点,就是保护器内部的一对触点。9号线接变压器上的9号端子。33号线是检漏端子,通过主接触器的一对常闭触点KM3和中间继电器的一对常闭触点ZJ2接到负荷端U、V、W任一相即可。33号线两个端子的区别是:当设备额定电压是660V时,接到660V端子上,额定电压是380V,就接到380V端子上

      保护器的工作过程是:
购买主题 已有 913 人购买  以下内容隐藏,需向作者支付 2 技能     或点此升级VIP会员     才能浏览
