       CKJ5系列真空接触器,是QBZ系列开关的主要部件。要想更好的使用与维修QBZ系列开关,那就必须要了解CKJ5真空接触器的结构,各个部件的做用。

        为了更深刻的理解为什么要把触点做到真空管里面,你可以先做一个试验。用两节电池,连接一个灯泡。用短接导线的方法开关灯泡,在导线短接的一瞬间,是不是会产生火花?这只是一个小小的灯泡和两节电池,就这么明显的火花。如果用开关去开关一台大功率的电动机,开关触点之间是不是会产生更大的火花?

        由于电火花(电弧)的温度非常高,很容易将触点烧化。再大些的电弧还会危害人身与设备的安全,电弧可对人体产生严重甚至是致命的灼伤,开关电器中的电弧会造成电路短路,瞬间巨大的能力可能烧毁设备。所以,我们要瞬间把电弧熄灭。

        由于在真空状态下,火无法燃烧,所以我们把触点做到真空管里。用真空接触器来接通与断开设备,可以减小电弧,更快的把电弧熄灭。

        真空接触器的主要部件,当然是真空管。其他的部件,也是为了让真空管内的触点以及辅助触点的闭合与断开而工作的。我们先来看看真空管的构造。

常见的真空管:
u=3338965766,1566669780&fm=15&gp=0.jpg     u=4062718204,3411442239&fm=15&gp=0.jpg

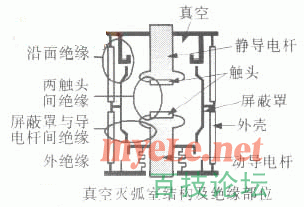

真空管的构造:


来个透明的看看:

        其实真空管就是在一个真空室内,安装了一个动触点和一个静触点。静触点是和外壳固定在一起的,这个很好理解。关键是动触点是如何和外壳连接的,动触点在活动的过程中,真空室为什么不漏气,他是如何完成密封的。

        真空管的动触点,是通过
