CKJ5真空接触器的构造及动作原理【2012年1月10日】

开始，先上图：

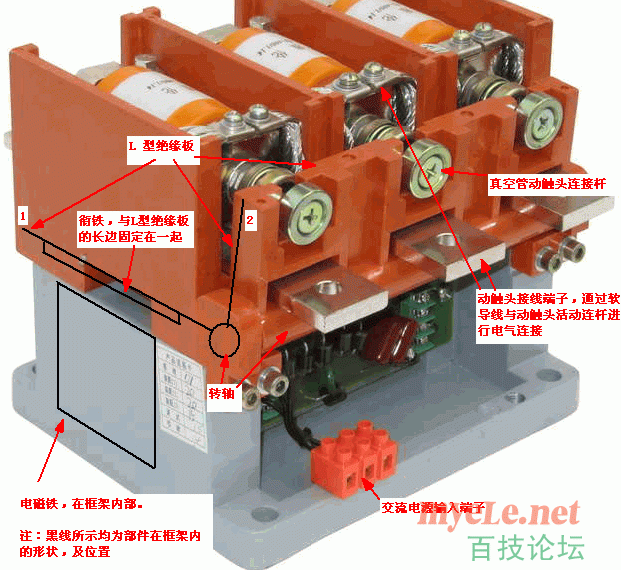

CKJ5真空接触器的构造及动作原理1

图 1

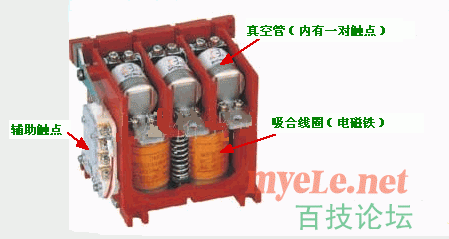

CKJ5真空接触器的构造及动作原理2

图2

       这两幅图基本上就展示出了CKJ5真空接触的构造。上面的那个是CKJ5-80、120接触器 下面的是CKJ5-200接触器。虽然他们的外形有一点点不一样，但是构造和原理都是一样。

       真空管固定的绝缘框架上，真空管的动触头导杆与一个L型的绝缘板的短边2连接。L型的长边1上带有衔铁。L 板的顶角部带有一个转轴。L型板可以围绕转轴旋转。

       在不通电的情况下，L型板的长边在弹簧（图1）的作用下保持在上部位置（图2）使短边拉开真空管的动触点。
       带电以后，电磁线圈的磁力吸合衔铁，使L型板长边1向下运动。L型板围绕转轴旋转，短边向左运动，带动真空管动触点闭合。接通电路。
       停电以后，在弹簧的作用下，L型板复位。


      总目录          分目录         << 上一贴      下一贴 >>

本帖是《防爆开关原理与维修教程》其中之一，欢迎阅读教程全部内容：http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程
欢迎加本人QQ：2363945025（验证时请注名：防爆开关） 更新及时通知

谢谢成老师，有点明白了

这个相当精致

非常好值得学习

非常好非常实用

刚刚干井下电钳工，一步一步学习、

这次真正的学习了真空管谢谢老师

好 谢谢 辛苦了

交流接触器电源是36V的交流电，经整流后变为直流，线圈通过的是直流电，主要是为了使用寿命，而且吸合到位！

把真空接触器分析的很详细
