浅谈二极管的特性与好坏、极性的判断

        QBZ-80开关的原理及主要部件，已经讲完了，由于是第一次编写教材，言语表达能力不是很高，技术水平也很有限。致使你某些地方看不明白。欢迎与我交流。在此先感谢你的理解与支持！

        接下来的内容是讲80开关常见的故障与维修。由于维修的过程中，还要牵扯到一点电子技术方面的知识，在这里先简要的介绍一下二极管与整流桥。


图1

上图就是一个最常见的二极管。二极管有一个最大的特性，单向导电性。

       举个例子：你把家里的门关上，别锁。然后，背过手去，你从屋子外面向里走，可以很轻松的把门顶开。同样，如果你从里向外走，不用手你能打开门吗？你能出去吗？这就相当于二极管的单向导电性。

       这个图 你知道是什么吗？一个箭头。如果在箭头上再加一竖哪？ 这就是二极管在电路图中的符号。记住两条：1、箭头，电流按照箭头所指的方向流过，2、电流从正极流向负极。这样，再看电路图的时候，你就很容易的分辨出二极管的正负极。


二极管在电路中的情况是这样。

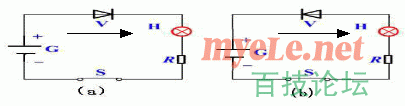

      在图a中，电源从电池正极流出，正好是从二级管的正极流向负极，电路中有电流流过，灯亮。
      在图b中，电源从电池正极流出，却要从二级管的负极流向正极。由于二极管只能单向导电，所以二极管不让电流通过。相当于开关断开，灯不亮。

判断二极管的极性及好坏

1、看实物
      在图1中，带有银色圆圈的是负极端。
2、万用表测量

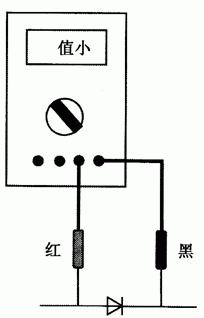

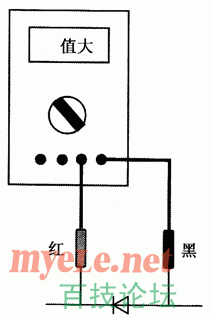

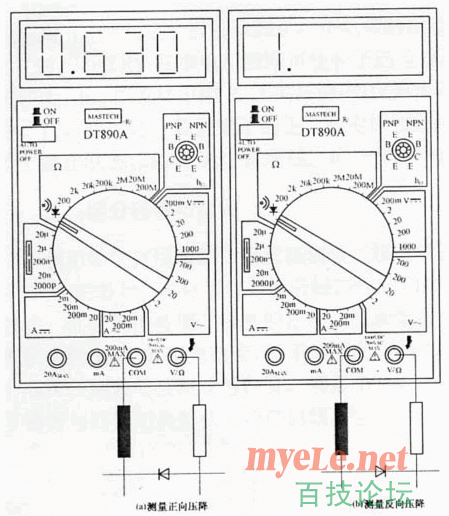

      现在基本上都是数字万用表了，将数字万用表的档位指向带有二极管的档位。用两只表笔分别连接二极管的两只引脚，测量一次，然后调换一下表笔再测一次。两次测量，一个值大，一个值小。说明二级管是好的，如果两次测量值都很大或很小，说明二极管是坏的。
      在测量值小的连接方法中，红表笔接的是正极，黑表笔接的是正极。
