[原创]
桥式整流原理及整流器好坏的判断
[复制链接]
58017
|
71
|
2012-1-10 20:06:56
|
显示全部楼层
|
阅读模式
<

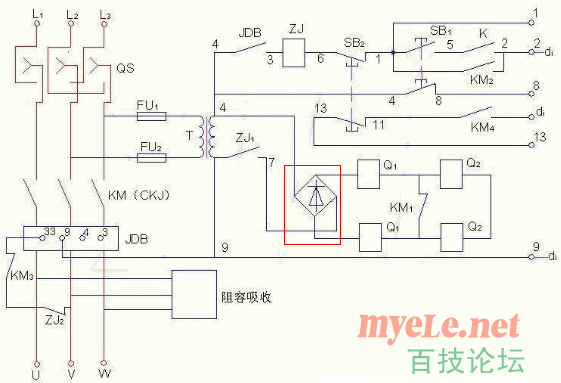

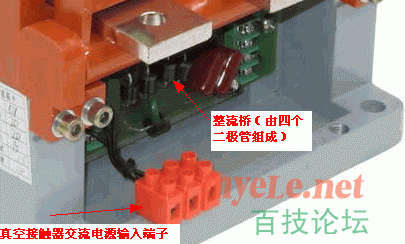

在80开关的原理图中,有一个桥式整流器,实物在真空接触器的上面,他是将交流电源变成直流电源,然后提供给吸合线圈的。如下图中红圈内所示。
图1
图2
在讲整流桥之前,先复习一下什么是交流电和直流电。
直流电:电流流向始终不变。
交流电:电流的方向、大小会随时间改变。
图3

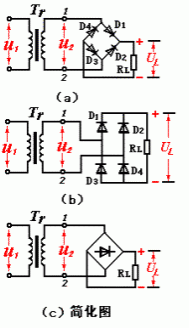

桥式整流电路如上图所示,其中图(a)、(b)、(c)是它的三种不同画法。它是由四只整流二极管D1~4 组成。四只整流二极管接成电桥形式,故称桥式整流。
图4

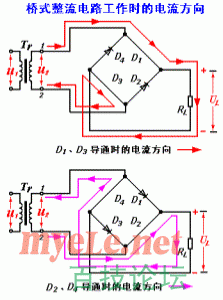

桥式整流电路的工作原理如上图所示。在u2的正半周,D1、D3导通,D2、D4截止,电流由TR次级上端经D1→ RL →D3回到TR 次级下端,在负载RL上得到一半波整流电压。
在u2的负半周,D1、D3截止,D2、D4导通,电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端,在负载RL 上得到另一半波整流电压。
目前,小功率桥式整流电路的四只整流二极管,被接成桥路后封装成一个整流器件,称"硅桥"或"桥堆",使用方便,整流电路也常简化为图3(c)的形式。
判断整流桥(整流器)的好坏
判断整流桥的好坏和判断二极管的好坏一样,只需要逐一去判断4个二极管的好坏即可。在测量的时候,并不需要将二极管从线路板上拆下来,不过要将电源和负载断开。
也可以给整流桥通上电源,测量直流输出端的直流电压是否正常来判断整流桥的好坏。
总目录
分目录
<< 上一贴
下一贴 >>
本帖是《防爆开关原理与维修教程》其中之一,欢迎阅读教程全部内容:
http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程
欢迎加本人QQ:2363945025(验证时请注名:防爆开关) 更新及时通知
整流器
,
桥式整流
评分
参与人数
1
技能
+2
收起
理由
张成山
+ 2
赞一个!
查看全部评分
热帖推荐
[视频]皮带机电控系统运行维护与检修视频教程
馈电开关电压显示错误的维修--成伟维修笔记10
掘进机原理与维修视频教程
T008新版电工手册pdf(电子版)下载
创安防爆ZJZ系列照明信号说明书
创安防爆KJZ 永磁系列矿用隔爆兼本质安全型真空馈电开关说明书
艾柯夫SL750采煤机汉语使用手册
零基础学煤矿电工视频之防爆磁力启动器主回路-隔离开关
采煤机原理与维修视频教程 免费下载 手机电脑平板都可看
馈电开关不吸合故障终极解决方案--成伟维修笔记9
1、防爆磁力启动器的使用方法
高防开关短路跳闸故障的维修_成伟维修笔记8
本帖被以下淘专辑推荐:
·
珍宝
|
主题: 2, 订阅: 0
相关帖子
•
-48V嵌入式通信电源解决方案
•
电镀整流器的小知识
•
电压逆变器的构成
回复
举报
徐少伟
|
2020-2-29 11:30:25
|
显示全部楼层
学习学习了
回复
支持
反对
举报
徐少伟
|
2020-2-26 20:14:51
|
显示全部楼层
学到不少有用的
回复
支持
反对
举报
抽红梅的汉子
|
2017-8-9 08:33:56
|
显示全部楼层
意思每次只有两个二极管工作吗?一正一反是什么意思呢?
回复
支持
反对
举报
金龙888
|
2017-5-25 10:02:52
|
显示全部楼层
判断二级管好和坏,用万用表电阻档,以量便知,正向导通,反向截止。
回复
支持
反对
举报
lxch1234
|
2016-5-28 16:11:48
|
显示全部楼层
这是电子技术的知识,要得到更高质量的直流电,再加电容器滤波,稳压管稳压就行,楼主讲的真不错!
回复
支持
反对
举报
yhm321
|
2016-3-27 00:20:18
|
显示全部楼层
回复
举报
290934789
|
2015-11-27 11:48:44
|
显示全部楼层
985121861 发表于 2012-8-1 13:31
感谢楼主分享
顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶
回复
支持
反对
举报
jia76471977
|
2015-11-25 22:35:41
|
显示全部楼层
谢谢,直流电压多大
回复
支持
反对
举报
yangshouhua
|
2015-9-6 10:35:48
|
显示全部楼层
xiexiedashi,taibang
