[原创] QBZ-80N开关原理

  [复制链接]
发表于 2012-1-22 01:36:32 | 显示全部楼层 |阅读模式
本帖是《煤矿防爆开关原理与维修》教程内容之一,阅读全部内容:http://www.myele.com/thread-10797-1-1.html
             总目录         分目录      上一贴         下一贴

在上一贴,我们讲了QBZ-80N开关主电路换相的原理:http://www.myele.com/thread-11265-1-1.html

这一贴,我们来讲控制电路:

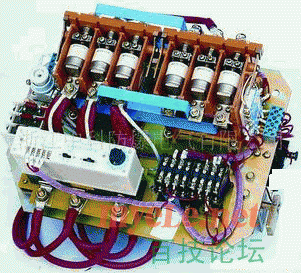

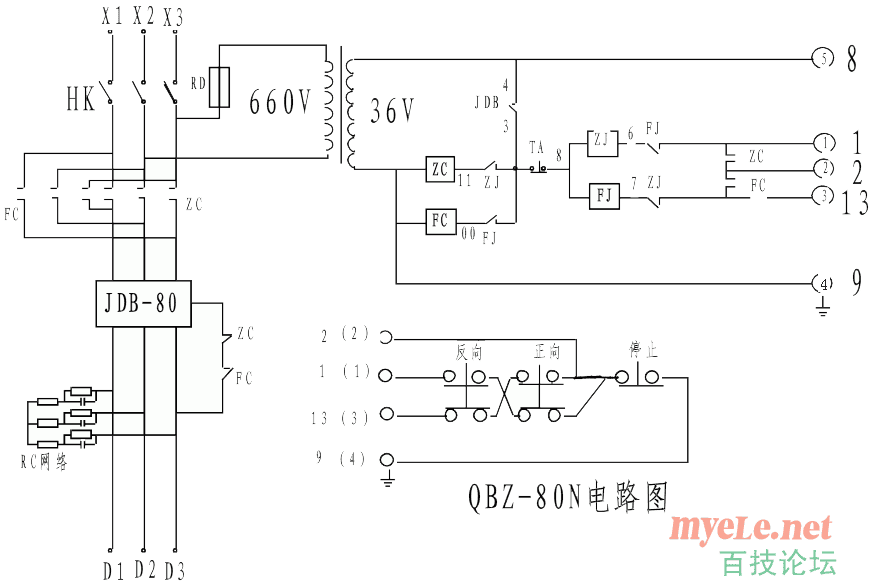

第一张图是QNZ-80N开关的原理图,第二张图是一个开关的本体,第三张是一个双联控制按钮。

主回路中的ZC、FC 接触器换相的原理,上一贴已经讲了,这里不再赘述。HK是隔离开关,JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的,在这里也不讲了。
