一、 概述
工作在煤矿、 石油、 化工等爆炸性环境中的电气设备必须采取一定的防爆安全措施,
使其在规定的运行条件下不会引起周围爆炸性混合物爆炸。这种按规定的条件设计制
造的、 不会引起周围爆炸性混合物爆炸的电气设备通称为防爆电气设备。防爆电气设备
的种类很多, 有防爆电机、 防爆开关、 防爆灯具、 防爆仪器仪表、 防爆电话、 防爆监测系统、
防爆控制器等。特别是防爆单片机应用系统, 以其体积小、 重量轻, 低功耗、 抗干扰能力
强、 可靠性高、 电源工作范围宽、 工作环境温度范围广、 价格低廉等优势, 在防爆型智能仪
器仪表、 工业监控系统、 自动控制系统、 通信系统、 数据处理系统中获得了广泛应用, 为煤
炭、 石油、 化工等企业的技术改造和产品的更新换代提供了有力的手段。
为了适应不同的生产环境和爆炸性环境, 国家制定了不同类型的防爆电气设备的设
计制造标准, 有以下九种类型: 隔爆型、 本质安全型、 增安型、 浇封型、 气密型、 充砂型、 正
压型, 充油型和无火花型。另外, 矿用一般型电气设备是用于煤矿井下的非防爆电气设

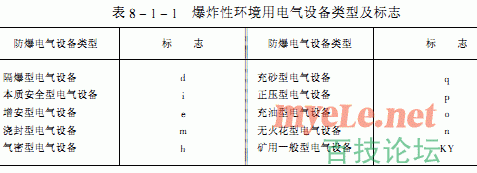

备。各种类型的防爆电气设备型式及标志见表 。防爆电气设备的国家标准是
(矿用一般型除外) , 所有防爆电气设备的设计、 制造、 检验均应以此标准为依据。
关于各种类型防爆电气设备的防爆原理、 防爆措施和技术要求等内容将在以后的章节中
逐一介绍。

二、 基本概念
类别、 级别和组别
为了正确选用防爆电气设备, 必须了解防爆电气设备的类别、 级别和组别。防爆电
气设备按使用环境的不同分为两大类:
类: 用于煤矿井下的电气设备。主要用于含有甲烷混合物的爆炸性环境。
类: 用于工厂的防爆电气设备。主要用于除甲烷外的其他各种爆炸性混合物环
境。由于这些爆炸性气体在相同的外界条件下具有不同的最大安全间隙和不同的最小

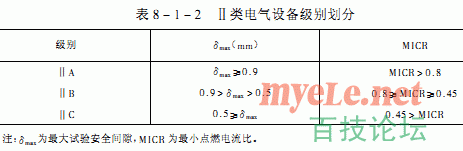

点燃电流, 所以对 类电气设备要进行分级。分级的依据就是它们各自的最大试验安全
间隙和最小点燃电流比, 分级标准见表 。

最大试验安全间隙: 是指在标准规定的试验条件下, 点燃试验壳内爆炸性混合物后,
让其通过 长的试验外壳空腔两部分的接合面, 而不能点燃试验壳外爆炸性混合物
的外壳空腔两部分之间接合面的最大间隙。
最小点燃电流: 是指在标准的试验条件下对直流电压为 , 电感 的电路, 用
火花试验装置分断该电路后, 电路产生的火花对各种爆炸性气体混合物进行点火, 能使

其点燃的最小电流。
最小点燃电流比: 各种爆炸性气体混合物的最小点燃电流同甲烷与空气的混合物的
最小点燃电流之比。

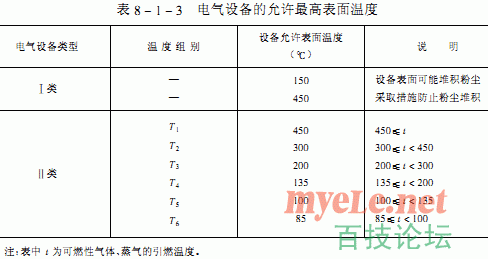

为了保证各种类型电气设备在运行中不产生引燃爆炸性混合物的温度, 对 类电气
设备运行时能允许的最高表面温度进行了分组, 分组情况见表 。
