什么是隔爆型电气设备(二)

[复制链接]
查看3728 | 回复4 | 2012-1-25 19:17:00 | 显示全部楼层 |阅读模式
<
》》》接上贴 》》》

间隙的壳内爆炸产物就要引燃壳外周围爆炸性混合物, 其后果不堪设想。为了阻止壳内
爆炸性混合物爆炸生成物引燃壳外周围的爆炸性混合物, 就必须在外壳的各接合处, 也
就是联接间隙采取一些特殊有效的措施, 实现外壳隔爆性能。通常把互相联接的接合面
称为 “隔爆接合面” , 简称 “隔爆面” 。而隔爆面之间的间隙称为 “隔爆接合面间隙” , 简称
“隔爆间隙” 。隔爆间隙的大小是隔爆外壳能否隔爆的关键。通常隔爆面是采用法兰连
接的隔爆保护方式。隔爆结合面间隙有多种结构: 平面形结构 (开关大盖与壳体、 接线盒
与壳体) , 圆筒形结构 (电动机端盖与机座、 转轴与转孔) , 平面加圆筒形结构 (煤电钻接线
盒盖与接线盒) , 曲路 (迷宫) 结构 (原苏联进口的开关大盖与壳体) , 螺纹结构, 衬垫结构
(照明灯罩与金属外壳) , 叠片结构 (老式蓄电池箱上防爆结构) , 微孔结构 (分析仪器传感
器用铜基、 不锈钢基粉末冶金片、 不锈钢球隔爆结构、 发泡不锈钢板) , 金属网隔爆结构

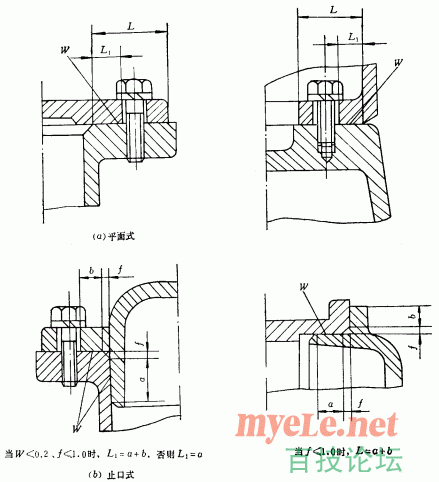

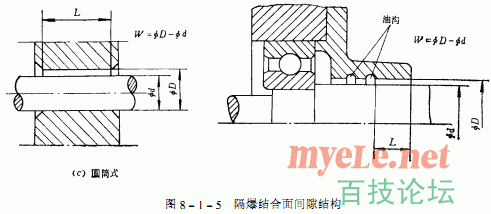

(多层铜网、 不锈钢网) 等, 如图8-1-5 所示。


        利用外壳的间隙进行隔爆的理论与金属网对火焰熄灭作用原理相仿。隔爆外壳的
隔爆作用是利用外壳的法兰间隙来实现隔爆的。为什么法兰间隙能实现隔爆, 现在理论
研究上仍有两种观点: 一种观点认为, 法兰间隙对壳内爆炸生成物 (火焰) 有熄火作用, 火
焰在狭窄的法兰间隙中自动熄灭, 因此法兰间隙有隔爆作用; 另一种观点则认为, 法兰间
隙不仅能熄灭壳内火焰而且还能降低壳内爆炸生成物的温度, 而这些生成物是有传爆危
险的, 所以法兰间隙能起到隔爆作用。总之, 理论的研究和实践都证明了利用隔爆外壳
的法兰间隙能起到隔爆作用。既然法兰间隙能起隔爆作用, 那么间隙的大小与隔爆作用
的大小又存在什么关系呢?研究证明: 法兰间隙越大, 穿过间隙的爆炸产生物能量就越
多, 传爆性就越强, 隔爆性能就越差。相反, 法兰间隙越小, 传爆性就越弱, 隔爆性能就越
好。


法兰隔爆面的长度也和法兰间隙的隔爆性紧密相关。隔爆面越长, 传爆的可能性就
愈小; 隔爆面越短, 传爆的可能性就越大。为了能使隔爆外壳具有最佳隔爆性, 人们对外
壳法兰间隙的大小与隔爆性能进行了试验研究, 试验得出: 最大不传爆间隙就是最大试
验安全间隙, 不同的爆炸性混合物的最大试验安全间隙不同 (当法兰间隙的长度为
25mm) 。既然法兰最大安全间隙对隔爆有如此重要的作用, 那么影响最大安全间隙又有
哪些因素呢?研究证明, 影响最大试验安全间隙的因素有:① 爆炸性混合物的浓度;② 隔
爆法兰的长度及其表面加工粗糙度;③ 隔爆外壳的容积;④ 爆炸混合物的初始压力、 温度
和湿度;⑤ 点火源到隔爆间隙内缘的距离;⑥ 爆炸性混合物的流动状态等诸多因素。下
面逐一研究这些因素对最大安全间隙影响的程度。



1、爆炸性混合物浓度的影响。最大安全间隙试验时使用的爆炸性混合物的浓度是
最危险的浓度, 当这种爆炸性混合物浓度高于或低于最危险浓度时 (最大安全间隙试验
中所采用的浓度) , 都会使试验安全间隙增大。爆炸性混合物浓度对最大试验安全间隙
的影响是非线性关系变化的。

2、隔爆法兰长度的影响。法兰长度下降, 安全间隙下降, 法兰长度上升, 试验安昼间
隙增大。当法兰长度从零增加到15mm 时, 试验安全间隙增长很快。但当法兰长度再度
增大时, 试验安全间隙只能增大到这种爆炸性混合物的熄火距离。如果再增大法兰面的
间隙, 爆炸性混合物的爆炸生成物将穿过间隙向壳外周围传播, 那么外壳也就失去了隔
爆作用。


3、隔爆外壳法兰表面加工粗糙度的影响。法兰表面加工粗糙度只要不影响间隙的
宽度, 即只要保持法兰表面平整, 不会造成间隙宽度畸形, 法兰表面略粗糙一些, 对隔爆
性能没有大的影响。一般认为, 隔爆面加工粗糙度达到 Snap3.gif 就能满足要求, 但不能低于
。在保证隔爆面平整的前提下, 加工表面略粗糙些, 将会降低隔爆壳内爆炸性产物在
穿过隔爆间隙时的速度, 这对法兰间隙的隔爆作用是有利的, 但不能过分粗糙, 否则将引
起安全间隙下降。

4、隔爆外壳的容积对最大试验安全间隙的影响。在壳内点火源位置一定的前提下,
隔爆外壳容积的改变对最大试验安全间隙影响是不大的。

5、爆炸性混合物的压力和温度对最大安全间隙的影响。爆炸性混合物压力提高, 最
大试验安全间隙将下降; 爆炸性混合物温度的提高更易爆炸, 将会使试验安全间隙下降。

6、爆炸性混合物湿度的影响。随着爆炸性混合物湿度的提高, 间隙的传爆的可能性
减小, 最大试验安全间隙将随之增大。


7、隔爆外壳内点火源位置对试验安全间隙的影响。对于快速反应的爆炸性混合物,
壳内点火源位置对试验安全间隙的影响不大。但对于反应缓慢的爆炸混合物, 点火源对
最大试验安全间隙有较大影响。点火源位置偏离中心, 最大试验安全间隙将随之增大。
