[原创] QBZ-80N不吸合故障的分析与处理

  [复制链接]
查看71731 | 回复136 | 2012-1-26 02:42:28 | 显示全部楼层 |阅读模式
本帖是《防爆开关原理与维修教程》其中之一,欢迎阅读教程全部内容:http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程
欢迎加本人QQ:2363945025(验证时请注名:防爆开关) 更新及时通知

      总目录          分目录         << 上一贴      下一贴 >>

       俗话说,“授之以鱼,不如授之以渔”。所以本帖不再教给你具体的故障处理,而是教给你一种分析故障的思路,检查故障的方法,希望通过几个帖子的学习,使广大坛友再遇到故障的时候,能够养成分析故障的习惯。

   80N开关是在80开关的基础上加了一个接触器回路来实现换向功能,所以有不少常见的故障是和80开关一样的,其处理方法也基本相同,如接触器吸合无力、接触器线圈烧坏等,在此不再赘述。现在我们来说说如何检修80N开关。

      检修、检修,主要是“检”。如果检查处理发生故障的原因、找出了损坏的元件,我相信90%的人都知道应该如何修理了。检修难就难在如何查找故障点、故障原因。

      其实80N开关并不是太复杂,当你学会了它的原理之后,再查起故障来,就比较容易了。现在我教给你,当开关出了故障之后,如何进行故障分析,如何所需故障检测范围,只有学会了如何分析故障,才能自由应对各种故障现象。

      先说说什么是分析,举例:你的一只圆珠笔不见了,怎么办?找!到哪里去找?我们不能漫无目的的去找,首先要分析,缩小范围。回想一下你最后一次使用圆珠笔是在什么地方,家里?单位?学校? 想起来了,最后一次使用是在家里,用完之后就放在书房的书桌上了。当丢了东西之后,大部分人都会这样想一下,其实这就是分析。这一分析就把范围缩小到了家里。接着分析,放在书房的书桌上,是掉到地上了,还是家人拿去用了?首先假设掉到书桌下面了,因为书桌范围较小,可以先进行查找。没有找到,那么是让家人拿去用了?家里有父母、弟弟。父母平时是不进你的书房的,再说他们一般也用不到笔,所以他们拿走的可能性较小,哪就去问问弟弟吧!结果是他拿去用了。这就是一步步的分析,一点点的把范围缩小。

       其实查找设备故障,就像我们找东西一样,首先要懂得工作原理,然后逐步分析,缩小故障范围,最后检查可能出故障的元件。

       我们试着来分析一个80N开关不吸合的故障。80N开关不吸合,包括其它各种型号的开关不吸合,只有两种可能,1、有回路不通(元件损坏也算回路不通),2、电源没有送电。电源没送电比较好检查,我们重点分析回路不通。

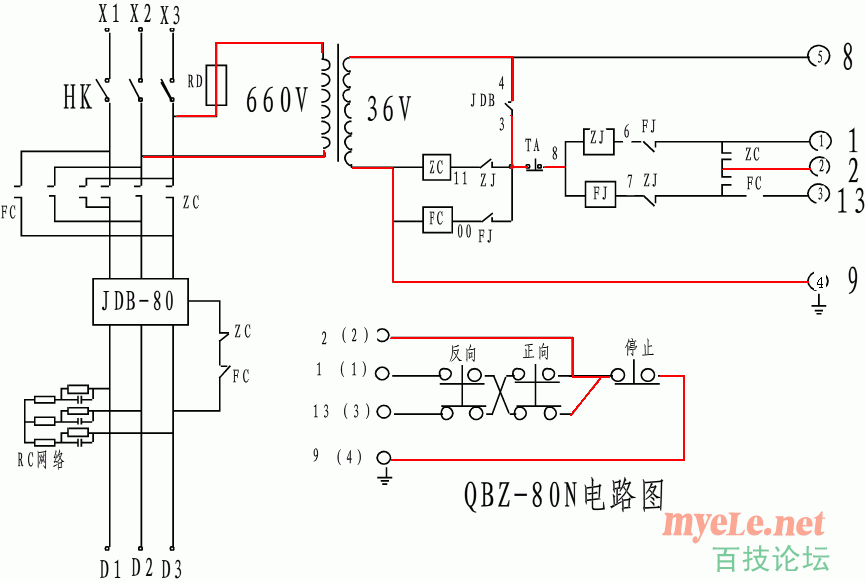

一台80N开关,按正转启动按钮,不吸合,按反转启动按钮,开关也不吸合。分析一下,由于正反转都不吸合,所以,故障可能出现在公共回路,什么是公共回路?下图中的红线部分就是公共回路,两红线之间的元件,如控制变压器、熔断器、停止按钮等就是公共元件。


为什么说红色部分是公共回路哪?看正反转中间继电器的回路。

正转中间继电器回路:36V电源——JDB综保的4#——综保3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——正向启动按钮常开点——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端,形成回路。

反转中间继电器回路:36V电源——JDB综保的4#——综保3#——开关本地停止按钮TA——8#——FJ中间继电器线圈——ZJ中间继电器常闭触点——开关3#线——远控按钮3#线——正向按钮常闭点——反向启动按钮常开点——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端,形成回路。

看看两个回路中的红色字部分,是不是一样。由于两个回路都要经过这些元件和线路,所以这些元件和线路就是公共回路。

       由于按启动按钮是中间继电器先吸合,中间继电器吸合之后,接触器才能吸合。现在按正反转启动按钮,中间继电器都不吸合,所以暂不考虑接触器回路。这样,又把故障缩范围缩小了一部分。

       现在我们就可以检查上述两个回路的公共元件,先用万用表检查
