[原创] QBZ-80N开关只有一个接触器吸合故障分析

  [复制链接]
发表于 2012-1-26 15:09:13 | 显示全部楼层 |阅读模式
本帖是《防爆开关原理与维修教程》其中之一,欢迎阅读教程全部内容:http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程
欢迎加本人QQ:2363945025(验证时请注名:防爆开关) 更新及时通知
       总目录          分目录         << 上一贴      下一贴 >>

      现在我们来分析QBZ-80N开关只有一个接触器吸合故障现象(最后附有故障处理流程图), 感谢坛友pmr68提供此故障现象供大家分享。同时欢迎其他坛友提供你在工作中遇到的各种已经解决或未解决的故障现象,我们共同分析、学习。如果是你已经解决的故障,希望能够说明故障所在,以及处理方法,能够附上电路图那就更好了。

        故障现象:按正转启动按钮吸合,按反转启动按钮,开关不吸合。将隔离开关打到“反转”的位置,仍然是按正转启动按钮吸合,按反转启动按钮开关不吸合。

        由于正转吸合,我们就可以确定正转与反转电路的公共回路正常(如果公共回路不正常的话,正转就不可能吸合),也就是上一贴图中的红色部分。他的故障就出在反转回路专有的线路或元件中,也就是上贴中反转回路的黑色体部分。

反转中间继电器回路:36V电源——JDB综保的4#——综保3#——开关本地停止按钮TA——8#——FJ中间继电器线圈——ZJ中间继电器常闭触点——开关3#线——远控按钮3#线——正向按钮常闭点——反向启动按钮常开点——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端,形成回路。

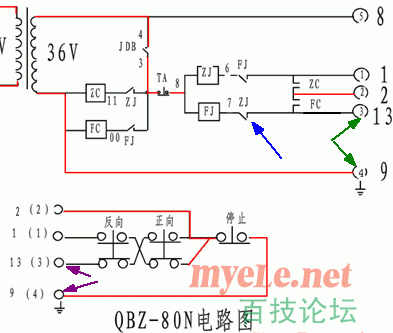

这种故障多数是由于正转中间继电器常闭点接触不良造成的(工作经验),用万用表测量一下这个常闭点通不通(上图蓝色箭头所指),如果不通,处理一下这对触点(可以拆开打磨,或者将接线调到这个接触器上的其他一对常闭点上,再者更换接触器)基本问题就可以解决。

如果常闭点没有问题,再用万用表检查一下反转中间继电器的线圈通不通。不通,更换中间继电器。

如果中间继电器线圈没有问题,再用万用表测量
