ZBZ-2.5(4)M照明综保主回路工作原理

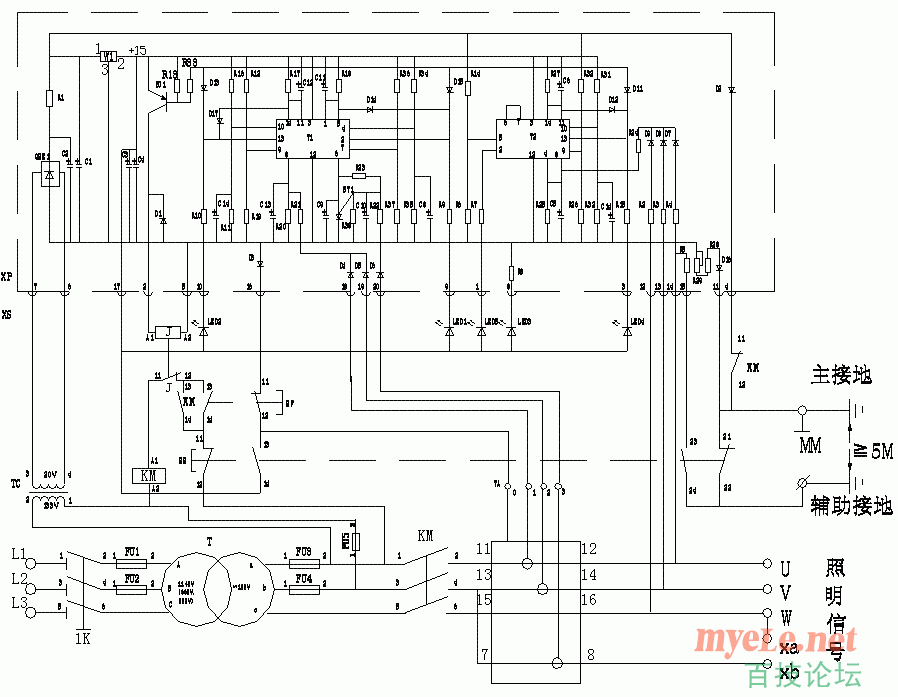

我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。 其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。这样分析起来就比较简单了。等大家熟悉了之后，再来讲保护插件的工作原理。就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。

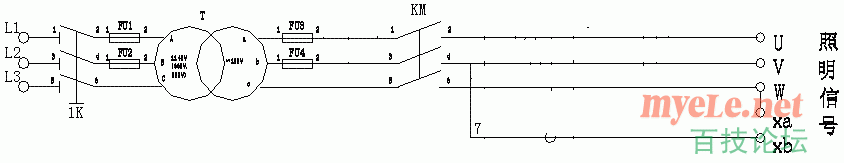

       上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。电源接线柱（在接线室内）L1、 L2、 L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V相分出一根，为Xb。U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。U、V、W是接照明灯用的，Xa、Xb是接信号用的。

       当按下启动按钮（为了简化，图中未标出），交流接触器KM吸合。照明或信号负载就会得到电源工作。当按下停止按钮，交流接触器KM断开，负载停止工作。

这就是照明综保的主回路工作原理，很简单。众位坛友先把这个搞清楚了，下一贴，我们将综合保护器的控制回路，也就是按启动按钮，交流接触器KM是如何吸合的。
      总目录          分目录         << 上一贴      下一贴 >>

努力打造一部 知识点最全面、讲解最详细的防爆开关教程
欢迎加QQ：2363945025 交流 煤 矿电工技术（验证时请注名：防爆开关）

欢迎订阅邮件列表， 更新及时通知 点此订阅

恍然大悟啊恍然大悟啊

辛苦&#9728;&#9728;&#9746;&#9728;&#9746;，日常回复

752769169 发表于 2018-4-25 17:03
，赞一个。话说怎么没有移变的教程啊

这个就是：http://www.myele.com/thread-15136-1-1.html

，赞一个。话说怎么没有移变的教程啊

看不懂啊，唉，心烦！

谢谢老师 :):):)

简单明了，真是学到了，赚到了

最基础的就是最实用的。
