如何设置AutoCad Electrical 2011默认原理图符号库
[复制链接]
16329
|
5
|
2012-3-12 19:44:44
|
显示全部楼层
|
阅读模式
<
ACE 的原理图符号库在安装目录的 Libs 子目录下,首先要明白原理图符号库根据设计所用标准的不同有多种库。例如 GB 符号库,IEC 符号库,JIC 符号库或 JIS 符号库。我们常用 GB 或 IEC 符号库。每种库对应 Libs子目录下的一个文件夹。我的电脑上是采用默认路径安装的 Autocad electrical 2006,所以库文件在 C:\Program Files\Autodesk\Acade 2006\Libs下,并且安装时只安装了 GB 和 IEC 库。这个目录下有一个 gb2 的子目录,其内有 1592 个 dwg 文件 。
上面介绍的是ACE2006元件库的路径,其实ACE2011元件库默认的安装位置是:C:/Documents and Settings/All Users/Documents/Autodesk/Acade 2011/Libs
下面我们介绍一下如何进行ACE2011 元件库的添加与默认原理图符号库的设置。

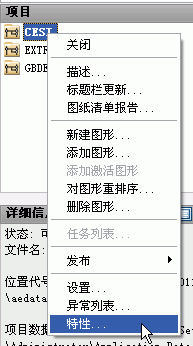

一、右键点击“项目”,如下图中的CESI,在弹出的框中选择特性。

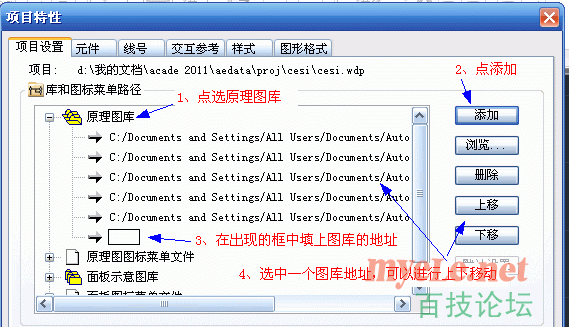

二、在弹出的项目设置框中:
1、点选原理图库
2、点击添加,就会在原理图库下拉出一个输入框,在输入框中填上需要添加的原理图库的地址就可以了。
3、在下拉的图库列表中,最上面的就是 ACE 默认的原理图库,当需要的元件在默认图库中找不到事,ACE就会按照图库列表的顺序查找下一个图库。
4、你可以点选一个图库,对这个图库进行上移、下移操作。
如何
,
安装
,
2011
,
electrical
,
Documents
