煤电钻综保的先导回路
[复制链接]
17116
|
21
|
2012-3-17 15:07:44
|
显示全部楼层
|
阅读模式
<

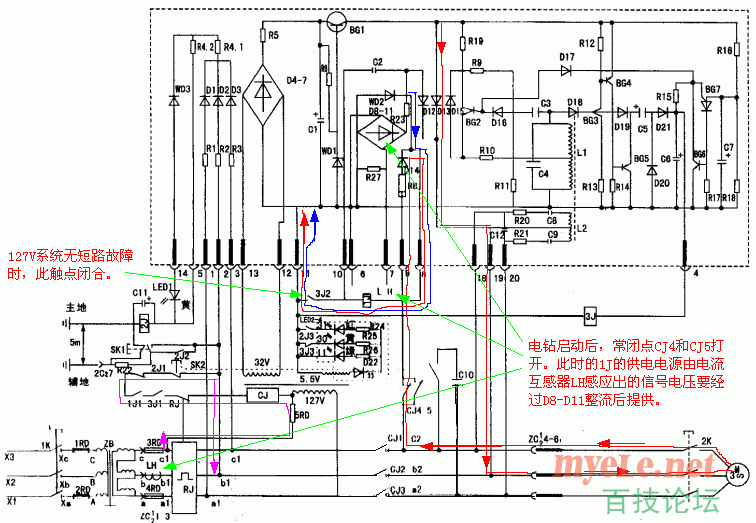

煤电钻综保不用外接控制电缆,就可以实现远程控制。这个功能是由煤电钻综保所特有的电路,先到回路实现的。其原理如下:(点击图片可放大)
一、电钻启动
电钻启动时,首先按下电钻上面的手控开关2K,这时便接通了先到回路。如图中红色线所示,从综保插件内的+20V电源开始——D13——插件19脚——主回路b相电缆——电钻的绕组——主回路c相——主接触器常闭点CJ4和CJ5——插件9脚——插件内部电阻R8——二极管D14——继电器1J的线圈——3j2常开接点(当127V主回路五短路故障时,此点闭合)——插件11脚——插件内部电源负极。
继电器1J有电吸合,常开接点1J1闭合,将CJ线圈电源回路接通(如图中紫色线所示),主触点闭合,接通主回路电源,电钻启动运转。于此同时,主接触器吸合后,打开辅助常闭触点Cj4和cj5,切断先到回路。这时,为1J线圈提供电源的是由电流互感器LH感应出的信号经过D8-D11组成的桥式整流电路整流之后提供的。
二、电钻停止
停钻时,2K断开,主回路中断,电流互感器LH无法感应出信号,1J线圈便失去了维持电源,从而释放;切断了主接触器的控制回路,使主接触器释放,断开了127V电源。
二极管D12、D13的作用是实现127V网络与先导回路电源以及维持电源之间的相互隔离。
