煤电钻综保的漏电保护电路

ZBZ系列的煤电钻综保漏电保护系统采用127V网络电源直接检测的方式。有D1--D3、R1--R4以及直流继电器2J灯主要元件组成。

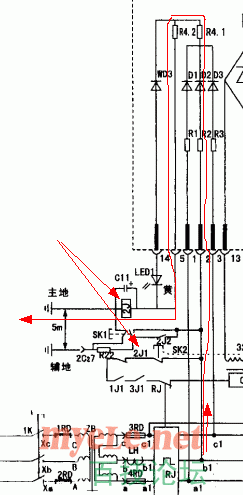

检测回路：127V三相电源——R4——LED1——2J——大地——网络绝缘电阻——127V电源。
在网络对地绝缘电阻较高时，流经2J的电流很小，不足以使其动作。当网络对地绝缘电阻低于整定值时，继电器2J有足够的电流开始吸合，其常闭点2J1断开，将CJ线圈通电回路切断，CJ释放，切断主回路电源。同时2J2闭合，将漏电试验电阻接入，使2J自锁。都点故障排除后，综合保护器重新投入工作时，仍需重新断开隔离开关1K，解除漏电闭锁，方可工作。
