[原创] BKD9-400馈电开关的机械操作机构

    [复制链接]
查看35959 | 回复41 | 2012-4-17 20:37:53 | 显示全部楼层 |阅读模式
<
       BKD9馈电开关是原来的型号,现在这种开关叫做KBZ9了,至于为什么更换型号的名称,我没有见到相关的文件,只是从一个开关厂商的维修人员那里得知的。
        虽然它的名字变了,但内部结构,工作原理还是和原来一模一样的。所以,以前问BKD9馈电开关与KBZ9馈电开关什么区别的朋友,看了这个帖子之后,就不用再问了吧。

知道了型号改名的事情之后,在以后的帖子中,我们也改为KBZ9

现在来简要说一下KBZ9-400馈电开关的机械操作机构

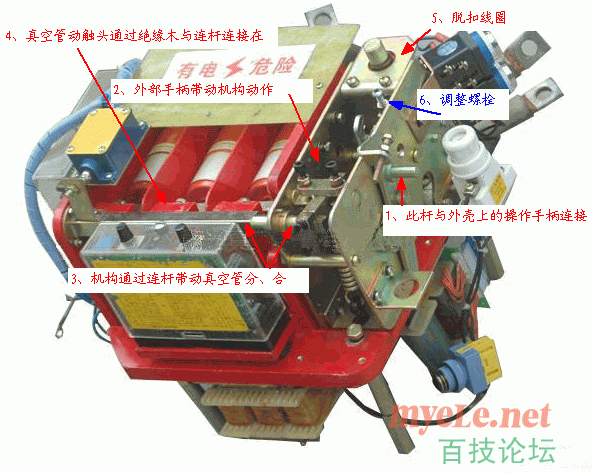

图一


KBZ9馈电开关的分闸与合闸,主要是通过机械操作机构完成的。如上图,真空管动触点通过连杆3与机械机构连接。然后机械机构再通过连杆1与开关外壳上的操作手柄连接(如下图)。 转动外壳上的手柄,带动真空管的闭合与分开。

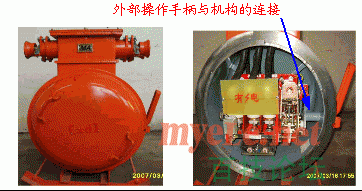

图二

在图一中,有一个脱扣线圈5,这个脱扣线圈受馈电开关的保护插件控制。当馈电开关有短路,过载,漏电等故障时,保护插件驱动脱扣线圈吸合,使馈电开关跳闸。


在脱扣线圈的旁边,有一个跳闸螺栓6。如果在手动合闸的时候,搬动合闸手柄,机械机构不能合闸,就是机构打滑,在合闸状态保持不住。这时,可以调整这条螺栓。


当按动试验按钮进行短路试验,电动分闸时,如果按动按钮后,脱扣线圈吸合,但是不跳闸。这时,也可以通过调整这条螺栓解决问题。不过调整的方向和合不上闸时调整的方向相反。


机械机构的原理,基本上就是这样,大家可以在操作开关的时候,自己仔细观察一下机械机构具体的动作过程,要比我在这里讲解好的多。


下一贴,我们讲馈电开关电气控制系统的工作原理。
