馈电开关与风机开关的“风电闭锁”
[复制链接]
39867
|
41
|
2012-5-9 21:48:24
|
显示全部楼层
|
阅读模式
<
馈电开关,一般作为一个工作面的总开关使用,风机开关,当然是带风机使用的。
在井下,有这样一个要求,就是在没有通风的情况下,工作面的电气设备不允许工作。也就是说,风机开关不启动,其他电气设备的开关不能启动。为了确保这一功能的实现,便有了“风电闭锁”。因为馈电开关是一个工作面的总开关,如果馈电开关不合闸,其他的电器设备就无法工作。所以“风电闭锁”的连接,就是风机开关与馈电开关的闭锁连接。
风电闭锁的接线方法如下:

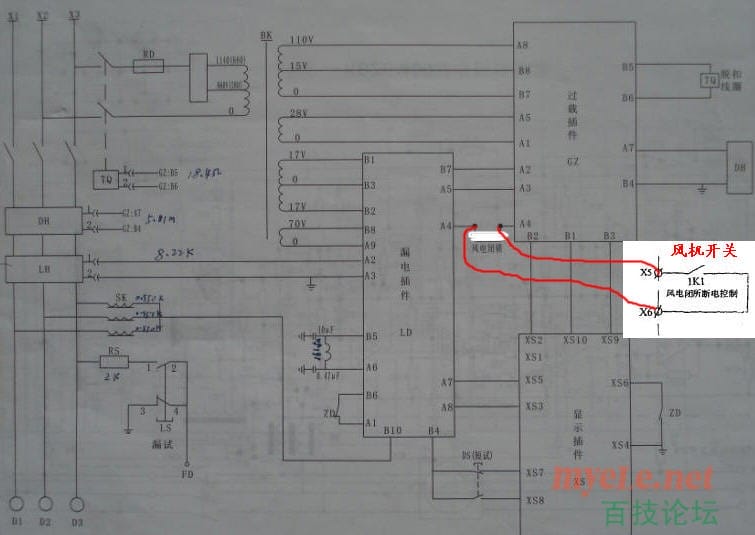

上图中,灰色部分为馈电开关的原理图,图中,你可以看到在漏电插件与过载插件的引脚上分别有个A4点,在两点之间写着“风电闭锁”。在开关的接线室中,你会找到A3和A4这两个接线柱,就是原理图中的这两个接点。
白色为风机开关的一对“风电闭锁”接点。在实际使用中,将风机开关的风电闭锁点与馈电开关的“风电闭锁”点连接起来,如上图所示。当风机开关启动以后,就会将风机开关的“风电闭锁”触电1K1闭合。从而使馈电开关中的A3与A4形成“通路”。只有A3与A4形成通路以后,馈电开关才能够合闸。否则馈电开关无法合闸。
在馈电开关与风机开关都正常运行的情况下,如果风机开关停止,1K1触电就会断开,切断馈电开关A3与A4的联系,馈电开关也会跳闸。
这就达到了我们上面所说的没有通风的情况下,工作面的电气设备不允许工作。即,风机开关不启动,其他电气设备的开关不能启动的功能。
总目录
分目录
<< 上一贴
下一贴 >>
本帖是《防爆开关原理与维修教程》其中之一,欢迎阅读教程全部内容:
http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程
欢迎加本人QQ:2363945025(验证时请注名:防爆开关) 更新及时通知
开关
,
风机
热帖推荐
零基础学煤矿电工视频之防爆磁力启动器主回路-真空接触器
单台分馈电漏电实验不跳闸的处理——分布电容过小
[视频]皮带机电控系统运行维护与检修视频教程
馈电开关电压显示错误的维修--成伟维修笔记10
掘进机原理与维修视频教程
T008新版电工手册pdf(电子版)下载
创安防爆ZJZ系列照明信号说明书
创安防爆KJZ 永磁系列矿用隔爆兼本质安全型真空馈电开关说明书
艾柯夫SL750采煤机汉语使用手册
零基础学煤矿电工视频之防爆磁力启动器主回路-隔离开关
采煤机原理与维修视频教程 免费下载 手机电脑平板都可看
馈电开关不吸合故障终极解决方案--成伟维修笔记9
相关帖子
•
电路开关问题咋解决
•
新型80、120开关防爆磁力启动器原理讲解教程
•
组合开关双机双速怎么接线?备用模式是什么?
•
电光qjz2000/1140九组合开关运输机一起高速就跳失压
•
井下高爆开关整定
•
矿用各种开关说明书
•
矿用高压真空配电装置_高爆开关维修手册
•
最近接触了新的开关,唐山华光八组合和联力八组合,有熟悉这两个设备的师傅请多指教
•
【淮南万泰】风机用双电源真空磁力起动器QBZ-2×80(120)说明书
•
电光QJZ切换问题
回复
举报
yxb2001
|
2022-12-13 14:36:56
|
显示全部楼层
学习学习,非常感谢
回复
支持
反对
举报
chengmingking
|
2017-7-14 09:46:13
|
显示全部楼层
讲的真好!!!!
回复
举报
zl19711011
|
2017-5-10 20:27:37
|
显示全部楼层
:)
回复
举报
网络昆虫
|
2017-4-8 14:48:02
|
显示全部楼层
图纸不是很清楚
回复
支持
0
反对
1
举报
jinyongtai2014
|
2016-5-13 15:49:34
|
显示全部楼层
风电闭锁。
回复
举报
wpf19900222
|
2016-5-12 15:07:31
|
显示全部楼层
讲的非常好
回复
支持
0
反对
1
举报
muyu
|
2015-8-20 22:53:20
|
显示全部楼层
3、 馈电开关与风机开关的“风电闭锁”
回复
支持
0
反对
1
举报
大伟哥哥99999
|
2015-8-12 16:56:29
|
显示全部楼层
回复
支持
0
反对
1
举报
k782261156
|
2015-8-11 18:47:34
|
显示全部楼层
好东西,看了之后受益匪浅
