自制家居暗装电线探测器

  [复制链接]
发表于 2012-10-3 15:34:55 | 显示全部楼层 |阅读模式
       现在,家庭装修,在敷设电线的时候,都是直接埋墙敷设。这样就有一个后遗症,以后再墙上砸个钉子,或者暗装其他家居用品的时候,不小心就可能砸到暗装的电线,造成事故。

在这里,介绍一个简答易做的暗装电线探测器。,当探测器在靠近220V电源线2-5cm时即可发出声光指示。工作安全可靠,同时,根据工作原理,探测器还可用作电线断头查询仪。

工作原理如下所述:

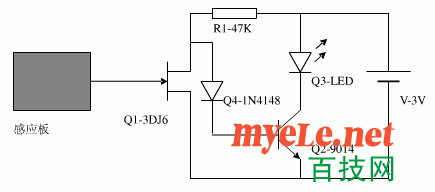

      当电路处于常态时,Q1因栅极悬空形成漏电流,Q2基极无电流流入,Q3处于熄灭状态。当感应板靠近220V或以上的交变电源时,因电源在四周将形成一交变电场,感应板上将感应出相应交变电压加到Q1栅极,感应板上感应电压为负时,Q1截止,V电压经过R1、Q4加至Q2基极,Q2导通,Q3发光。

优点及应用:

本电路在离220V电源线2-5cm处即可测试是否带电,无需接触线路,具有良好示警性与安全性。使用更加方便。同时,本电路可用于断线查询或电路维修工作处线路及管路的找寻工作。将需查询的线路单端接入220V相线,用本探测器沿线路找寻,在指示灯亮、灭交界处即为线路断点。

制作方法:

    因本电路及为简单,也可以不用电路板,直接用元件塔焊即可。Q1选用本应选用3DJ6场效应管,但手里没有,就用了一个从驻极体话筒里拆出的场效应管代替了。LED选用高亮度红色发光二极管。在焊接前应注意,场效应管必须用铜丝将各引脚短路后才可进行焊接工作,以防被静电损坏。全部电路焊接完全后才可拆去短路线工作。

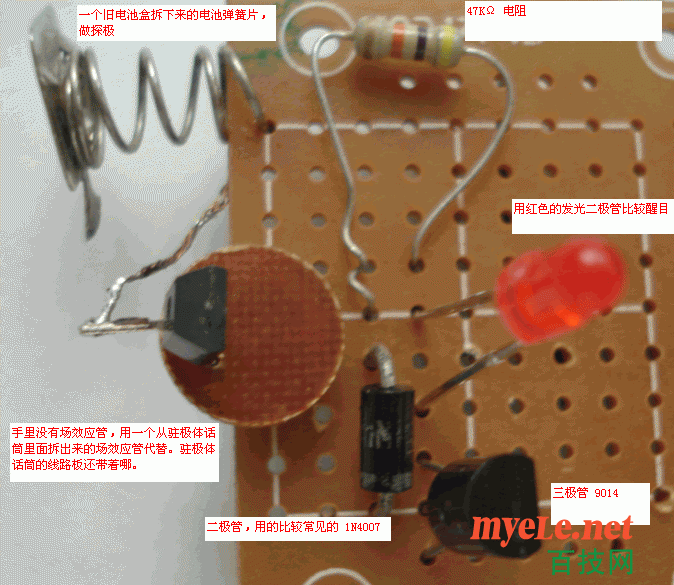

我做的,有点丑,看不清标注的字,点击图片可放大:


靠近一个插座试试,灯亮了


在墙上试试,没亮,看来这个地方没有埋线:


再换个地方,亮了,不要在这个地方砸钉子哟。
