[原创] QJZ系列智能开关主回路详解
[复制链接]
|
|

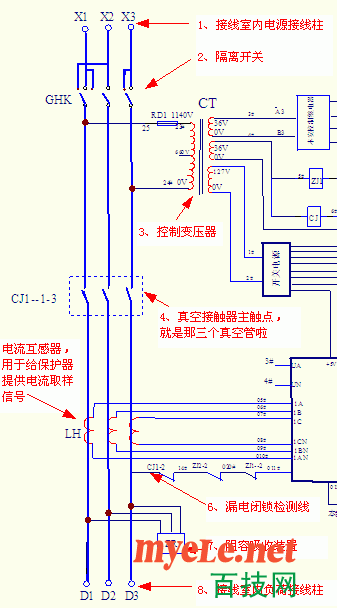

本教程为《防爆磁力启动器原理与维修》内容之一 总目录 分目录 << 上一贴 下一贴 >> 上几贴，我们讲了QJZ智能开关的安装与参数设置。我们算是会使用这种开关了。但是只会使用还是不行的，我们是维修技术人员，要懂得它的工作原理的，出问题的时候，是要靠我们来解决的。那么从现在开关，我们就开始讲QJZ系列智能开关的工作原理。 不过，从这一贴开始，这个QJZ智能开关的教程也要开始收”学费“了，{:soso_e113:}。有部分内容隐藏起来了，需要”技能“才能看到隐藏内容。许多朋友在看以前的教程的时候，经常会问，怎么看着看着，内容就没有了，怎么看不到图片之类的话。那就是隐藏了部分内容。如果你还不知道如何获取”技能“，如何浏览隐藏内容，就看看这个帮助吧：http://www.myele.com/forum.php?mod=collection&action=view&ctid=4&fromop=all 话入正题。这个开关的原理，我们按照分析原理图的步骤来讲，这样，当你学习完这个教程之后，再拿到其他的开关图纸，按照这个方法，就可以自己进行图纸分析了。 看原理图的步骤是：先看主回路，再看控制回路，最后看照明及辅助回路。当从主回路至控制回路分析完各个元件之间的控制关系之后，再按照控制过程，从控制回路开始动作分析至主回路元件动作完毕，这样一个动作流程。也许最后这句话你不太立即，不过没关系，跟随我们的教程一步一步来，到最后你就会明白什么意思了。 看主回路： 作为一个电工，首先你要明白一些常用的电器元件符号，看到这些符号，就知道他代表的什么元件。如果你才 刚干电工，还没有接触过，没关系，你不用专门去死记硬背这些符号，只需要在平时的时候，做好笔记，多看，多画图。时间长了就记住了。 下面这张图，X1、X2、X3是开关接线室内的电源接线柱，接三相电源，最下面的D1、D2、D3是开关接线室的负载接线柱，连接到电动机。在途中，有两个断开回路的元件，GHK隔离开关，CJ1 真空接触器。要使电流从X 电源端流入 D负载端。那么就必须将这两个元件的断点闭合伤，使之形成通路。隔离开关，我们知道，是手动的，就像家里的闸刀，只要用手扳动，就可以使触点闭合或断开。真空接触器，则需要给其线圈通电，才可以使其闭合。那么真空接触器的吸合线圈回路在哪里哪？这样我们就从主回路的原理引申到控制回路，这将是我们下一贴要讲的内容。 如果你还不明白真空接触器的原理，请看这篇帖子：http://www.myele.com/thread-11229-1-1.html 主回路的电流回路就是这样，用手扳动隔离开关，使其触点闭合，然后给真空接触器的吸合线圈通电，是真空接触器闭合，主回路接通。至于如何给真空接触器的线圈通电，是下帖的内容。 在这个主回路中，除了刚才说的隔离开关、真空接触器，另外还有其他几个元件： 1、控制变压器一次侧电源引线，用于给控制变压器提供一次侧电源。 2、电流互感器，用于给开关综合保护器提供电流采样信号。 3、漏电闭锁检测线：用于在真空接触器吸合之前，检测主回路的绝缘电阻。 4、阻容吸收装置：用于吸收浪涌电压。详解：http://www.myele.com/thread-11214-1-1.html
基本上所有的磁力启动器的主回路都是这些元件。所以分析完这个开关的主回路之后，其他的开关也就都明白了。（其实主回路也没有什么复杂的，就这点东西）。 不过主回路原理图搞明白了，但是在实际中如何找到这些元件哪？看下面： 当分析完一个原理图之后，在查找实物时，我们使用的方法是：
