电压互感器原理

                 本贴为《防爆磁力启动器原理与维修》系列教程内容

                   总目录          分目录           << 上一贴        下一贴 >>


     在教程以前的一些帖子中，我们经常讲到，电压信号送入保护器，保护器对主回路中电压的大小与设定的值进行比较，以判断主回路的工作是否正常。我们这一贴主要讲保护器是如何获得电压信号的。

    我们首先来说说电压互感器。如图所示，电压互感器的一次线圈匝数N1很多，并接于被测高压上，二次线圈匝数N2较少，二次负荷比较恒定，接于高阻抗的测量仪表和继电器电压线圈，正常运行时，电压互感器接近于空载状态。

     电压互感器也是根据电磁感应原理工作的，在线圈N1的两端加上交流电，N1线圈便产生了一个交变磁场通过铁芯传导至N2。N2线圈在一个交变的磁场中，便感应出电动势。电磁感应原理我们在上一贴电流互感器原理中已经讲过了。

      对变压器比较熟悉的朋友已经看出来了， 电压互感器的主要结构和工作原理类似于变压器。都是用来变换线路上的电 压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

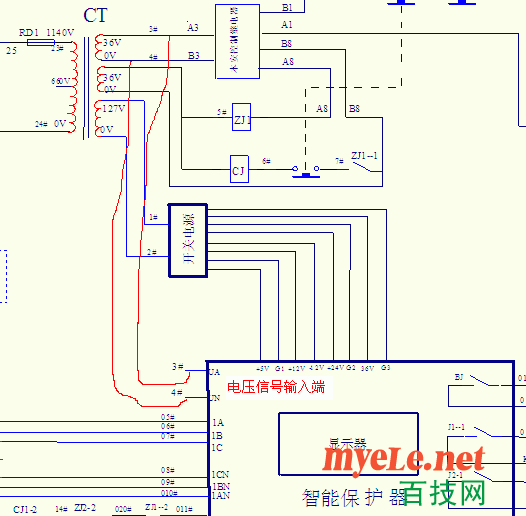

      其实在煤矿用的磁力启动器中，一般是没有专为保护器提供电压信号的电压互感器的，都是直接将控制变压器上的电压信号输入到保护器中。如下图，变压器的36V绕组即为本安控制继电器提供电源，同时还为保护器提供了电压信号。





好了《 QJZ系列智能型真空磁力启动器原理与维修 》教程到这里就告一段落了。由于本人水平有限，贴中一定有不少错误之处，还请坛友们看到之后能够指出，我会尽快修改，以免误导了新手！。在这里向支持成伟的坛友们表示感谢。下一篇教程我们讲智能型馈电开关的原理。

                                                                            百技网   成伟    2012.11.5
