[原创] BKD16-400馈电开关过电流保护
[复制链接]
|
|
本贴为《防爆磁力启动器原理与维修》系列教程内容 总目录 分目录 << 上一贴 下一贴 >> 在上一贴中，我们说到了BKD16-400馈电开关的保护动作时，是如何使真空断路器分闸的。那么，保护器都是在什么情况下才保护动作哪？ 今天，我们先来介绍一下智能馈电开关的过电流保护的原理。过电流的危害我就不说了，相信大家都知道，如果还有不知道的，就到网上搜索一下，肯定有答案。过电流一般分为两种情况线路短路和过负荷。过电流的保护也是有两种，一种叫定时限过电流保护，有的保护器上说是瞬时保护、速断保护或瞬时动作。这种保护一般用于线路短路的时候，短路电流非常大，保护器应立即动作，动作的越快愈好。 还有一种电流保护叫反时限过电流保护，这种保护一般用于过负荷保护。因为过负荷时，短时间内对线路的影响不大，如果负荷能够在短时间内恢复正常，也就没有停电的必要了。所以保护器在检测到线路过负荷时，并不是立即跳闸，而是按照反时限进行动作。例如，额定电流是100A，当过载倍数为1.05倍，也就是105A时，保护器2小时内不动作；当过载倍数为1.2倍，也就是电流达到120A时，保护器在12分钟至1小时之间这段时间动作；当过载电流为1.5倍时，也就是电流为150A时，保护器在2-3分钟之内就会动作；当过载倍数为2倍时，也就是电流达到200A时，保护器在1分钟左右就会动作。根据上面几种情况，我们看到，过载电流越大，保护器动作的越快；过载电流越小，保护器动作的越慢。这就是反时限保护的特性。 现在我们来看看BKD16-400馈电开关的过电流保护。

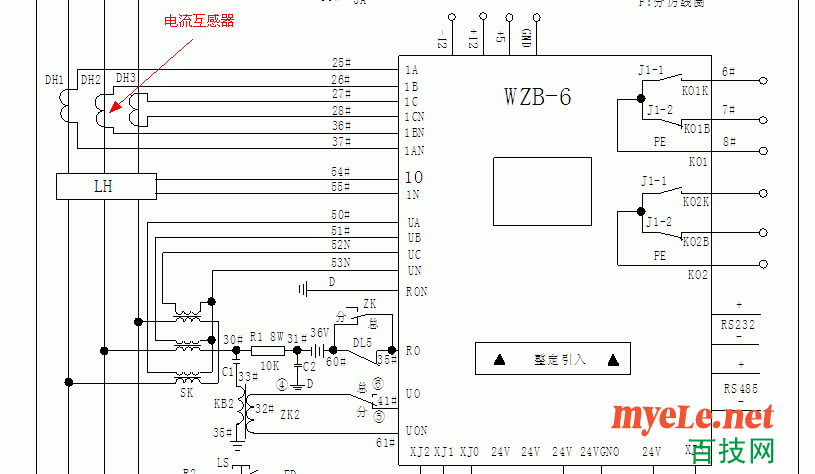

上图中，DH1、DH2、DH3是三个电流互感器，他们分别检测三相电源A、B、C的电流。把检测到的电流信号A相的信号通过1A、1AN；B相的信号通过1B、1BN；C相的信号通过1C、1CN送入保护器内部。（电流互感器的原理，我们在以前已经介绍过了 [color=#03366 !important]电流互感器原理 ）。保护器将检测到的电流信号与我们在保护器内部设定好的信号——“额定电流” 进行比较。当检测到的电流大于我们设定的额定电流时，保护器就会动作。不过保护器的动作也分为两种情况：
