[原创] 馈电开关的选择性漏电保护

  [复制链接]
发表于 2013-1-21 00:22:36 | 显示全部楼层 |阅读模式


                                             本贴为《防爆磁力启动器原理与维修》系列教程内容

                                               总目录        分目录       << 上一贴        下一贴 >>

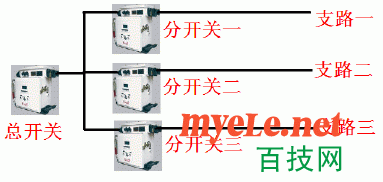

    如下图,在一个供电系统中,有一个总的馈电开关,然后分成三条支路,每条支路上再安装一台馈电开关。假如支路一发生漏电现象,支路一中的馈电开关就会跳闸,支路二和三上的馈电开关不会跳闸。支路二、三可以正常工作。这种有选择性的切除故障支路的保护,就是选择性漏电保护。是指在系统漏电时,在最小的范围内切断故障电路。而不是影响整个供电系统。

电光的BKD16-400(200)Z/1140(600)馈电开关即可以作为上图中的总开关使用,也可以作为分开关使用。当作为总开关使用时,将保护上的扭子开关拨至“总”的位置,同时设置一定的延时,作为后备保护使用。 作为总开关时的漏电保护使用的是附加直流漏电保护,其原理在上一贴中已经讲了。当安装在分开关位置时,将保护的扭子开关拨至“分”的位置,并设置为瞬时动作。当作为分开关使用的时候,其漏电保护是使用的零序功率方向式漏电保护。现在我们重点的介绍一下这种漏电保护的工作原理:

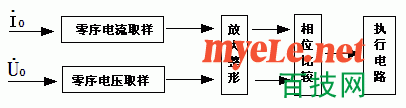

零序功率方向式漏电保护的工作原理框图如下所示。当电网中某支路发生不对称漏电(有一相漏电或两相漏电)、人身触电或单相接地故障时,由取样电路分别从电网中取出漏电支路的零序电压(同一母线配出的零序电压相同)和零序电流,经过放大整型后,由相位比较电路来判断该支路是否发生故障,最后启动执行电路切断该漏电支路的电源。


在上面这个框图中,放大整形,相位比较等电路都是在保护器内部的,我们不需要知道其具体的工作原理,只要知道,将零序电压和零序电流送入保护器之后,只要有漏电故障,保护器就会根据取样信号判断出漏电了,然后驱动执行电路去执行。

BKD16-400(200)Z/1140(600)馈电开关 的零序电压和零序电流取样电路如下:

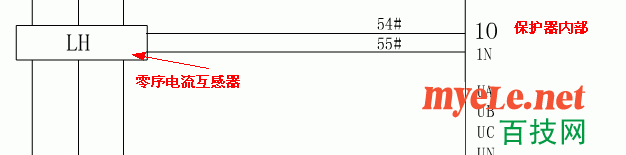

零序电流取样:

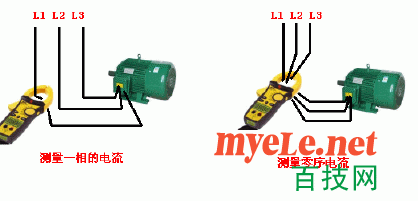

上图中的LH就是一个电流互感器,他将零序电流信号通过54#、55#线送入了保护器的内部。至于零序电流互感器的原理大家可以通过做一个使用来理解。你有时间找一只钳流表。然后再找一台电动机,给电动机通上电,现用钳流表测量其中一相的电流,这是你的钳流表可以测出电流数。测完之后,你再将三根相线同时放入钳流表,你看看钳流表上还有没有电流。正常情况下,零序电流为0,或者很小很小。当线路发生漏电时,零序电流就不为0了,如果你不相信,可以给你的电机模拟一下漏电试试(很危险的,后果自负)。

零序电压取样:
购买主题 已有 262 人购买  以下内容隐藏,需向作者支付 3 技能     或点此升级VIP会员     才能浏览
