KJZ3-1500/3300 9回路组合开关主回路原理

                                            本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录           上一贴         下一贴 >>

       当我们拿到一份原理图的时候，我们要先从主回路开始看，看看主回路中一共有几个回路，每个回路中所带的负荷是什么，各个负荷之间有没有联动关系。现在我们来分析一下KJZ3-1500/3300 9回路组合开关主回路。

原理图请到这里下载：http://www.myele.com/thread-14929-1-1.html

KJZ3-1500/3300 9回路组合开关主回路一共有9个主回路，他们所带的设备分别是：

       隔离开关QS1控制两条回路，分别由真空接触器KM1和KM2来接通与断开负荷。KM1所带负荷是采煤机，KM2备用，当KM1回路出现故障时，可以用KM2来带采煤机。

       隔离开关QS2控制三条回路，分别由真空接触器KM3、KM4、KM5来接通与断开负荷。KM4带转载机，KM5带破碎机，KM3备用，当KM4、或KM5回路有故障时，可以切换到KM3回路上。

      隔离开关QS3控制四条回路，分别由真空接触器KM6、KM7、KM8、KM9来接通与断开负荷。请 大家自己按照上面的方法来分析一下他们所带负荷吧。

     我们分析一下QS1隔离开关所带的两个回路中的其它元件。

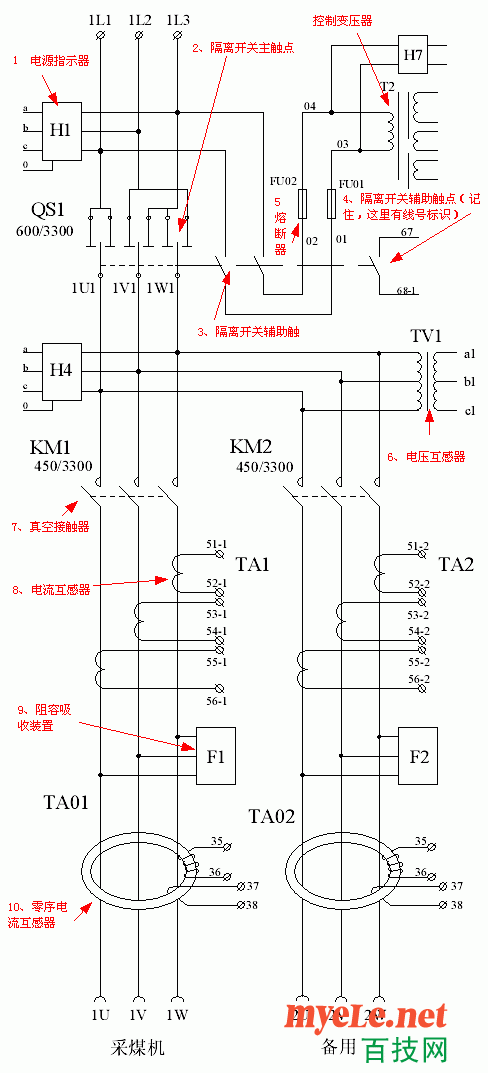

上图是主回路的一部分截图，分析完这一部分截图，剩下的和这个原理都差不多，大家到时候自己试着分析一下就行。

1、三相电源指示器：在图纸标有H字样的方框所代表的是三相电源指示器，它为每一路电源输入显示有没有电，当有输入电源时三相电源指示器中的电压传感器二次（就是a、b、c、o端子）输出的低电压使发光二极管发光。整机一共9个电源指示器，分别是H1-H9，在这个截图中有三个。
H1接在电源端子1L1、1L2、1L3侧，用来指示QS1这一回路有没有电源输入。
H4接在隔离开关QS1的负荷侧，电源侧有电，合上隔离开关QS1，则H4指示灯亮，表示隔离开关QS1合闸了。
H7接在控制变压器T2的电源侧，用来指示控制变压器T2有没有电源输入。

2、隔离开关QS1：在这个组合开关的隔离开关中，总共用了3组触点，第一组：三个主触点，标有1U1、1V1、1W1的哪一组。用了控制主回路的电源，同时具有换向作用。第二组：辅助触点，用来控制控制变压器T2的电源。在上图中标3的红色箭头所指。第三组：辅助触点，在这个辅助触点上标有线号67、68-1，在主回路图中，我们还看不出这一对触点的作用，不过没关系，请你记住这一对触点标有线号，我们在看以后的原理图的时候，会联系到他。到时候就会知道他的作用。

我们看到，隔离开关QS1的几组触点用一条虚线连接在一起。这个虚线的作用是告诉我们这几个触点是在一个元件上的，是一体的。当合隔离开关时，这几个触点是一起动作的。

3、控制变压器T2：顾名思义，控制变压器是给控制回路提供电源的。当合上隔离开关QS1，其辅助触点闭合，通过熔断器FU1、FU2给控制回路提供了电源，为组合开关的工作做好了准备。

4、真空接触器KM1、KM2：这两个真空接触器各自控制着一条回路，KM1吸合，就会接通KM1回路所带负荷（采煤机）的电源。KM2吸合，就会接通KM2回路所带负荷（目前备用）的电源。

5、电压互感器TV1：电压互感器的作用，我们在以前的教程中介绍了他的作用。和在其它防爆磁力启动器中的电压互感器的作用一样，这里的电压互感器也是为组合开关的保护器提供电压信号的，以便保护器判断主回路的电压是否正常，从而进行过压、欠压、断相等保护。

6、电流互感器TA1、TA2：和以前开关教程中学习的一样，电流互感器的作用是为开关的综合保护装置提供主回路中的电流大小信号的，以便综合保护器判断主回路中的电流是否正常，有没有过载、短路等故障。

7、阻容吸收装置：阻容吸收装置并不是这个组合开关特有的元件。大家可能发现了，基本上所有的煤矿低压开关中都有这么一个元件，而且接线方式都一样，接在真空接触器的负荷侧。作用在这里就不用讲了，还不知道的朋友就看看我以前写的教程吧：http://www.myele.com/thread-11214-1-1.html

8、零序电流互感器TA01、TA02：零序电流互感器的作用我们在馈电开关的教程中也讲了，在这里的作用也是一样的，还不懂的朋友看看以前的教程：http://www.myele.com/thread-14847-1-1.html

主回路中的主要元件就是这些。大体的工作原理是，合上隔离开关QS1，1U1、1V1、1W1侧有电。同时隔离开关的辅助触点接通为控制变压器T2提供了电源。控制回路正常工作，按KM1的控制回路的启动按钮，KM1吸合，接通KM1所带负荷的电源，所带负荷工作。
同时电压互感器、电流互感器、零序电流互感器等将各自检测到的相应的信号送入保护器，保护器根据这些信号进行综合分析，以判断主回路中的电流、电压、绝缘是否正常。从而进行相应的保护。

主回路的工作原理就是这么简单，分析完上图中的主回路，其余几条主回路中的元件及工作原理都和这个一样，大家自己分析一下吧。
下一步我们分析的重点是，KM1的控制回路是如何对KM1进行控制的。


感谢5楼和7楼指出帖子中的错误，现已经修改！
