组合开关的主接触器控制回路（2）


                                            本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录           上一贴         下一贴 >>

在上贴中，我们讲了KM1真空接触器的线圈的电源供给以及控制回路是由K3-1继电器控制，并找到了K3-1继电器的线圈，这一贴，我们讲K3-1继电器的线圈控制回路。

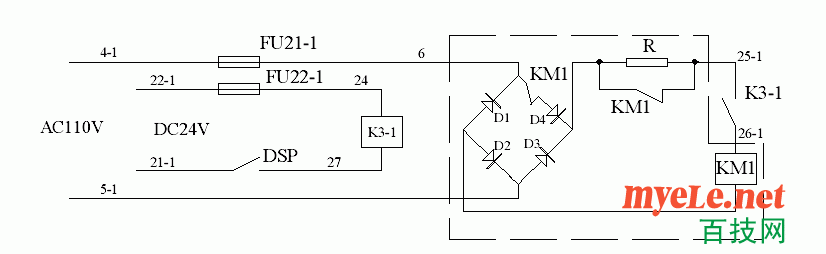

根据原理图，我们知道K3-1线圈的经过DSP触点之后，到达电源21-1和22-1两根线，那么这两根线是从哪里接过来的哪?我们再到其他几张图中去找21和22号线。

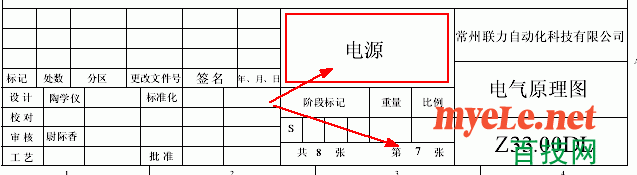

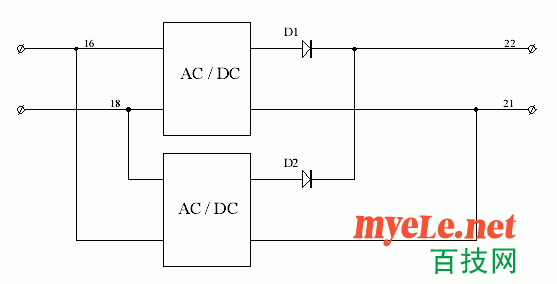

在第七张图纸、电源部分我们找到了21和22号线，从图中可以看出，这是一个电源模块，由16和18号线提供的交流电源，然后由AC/DC模块讲交流电变成24V的直流电。然后作为K3-1与其它元件的电源。

知道了AC/DC电源模块的作用是输出24V直流电源之后，我们再顺着线号继续向上找电源模块的供给电源，就是16号18号线是从哪里接过来的。

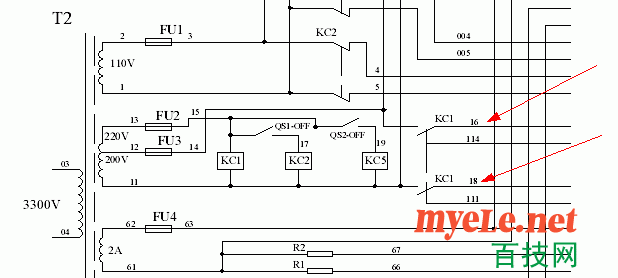

在第二张图纸、控制电源部分，我们找到了16和18号线。他是由控制变压器T2提供的220V电源经过熔断器FU3和继电器触点KC1之后到了16和18号线，也就是AC/DC模块。这个回路的通断有一个继电器触点KC1控制，从图中我们可以看出KC1的线圈直接接到了T2的220V电源上，只要T2一次侧有电，二次侧就会有220V的电源提供给KC1，使其吸合。


到这里，我们就可以回过头来分析一下动作过程了。合上隔离开关，控制变压器T2一次侧有电，二次侧线圈中的220V有电，KC1线圈吸合，KC1触点闭合，AC/DC模块得电，输出24V直流电，为K3-1线圈提供了电源。只要K3-1中的DSP触点闭合，K3-1线圈就会闭合。

那么这个DSP的触点是什么元件的触点哪？它在哪里哪？由什么控制哪？我们下一贴再讲。

在下一贴还没有出来之前，你也可以自己分析一下，到其他的图中去找DSP或者21号线和27号线。
