[原创] 常州联力KJZ3-1500/3300-9组合开关联机控制

    [复制链接]
查看19132 | 回复31 | 2013-4-5 21:06:45 | 显示全部楼层 |阅读模式

                                           本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录           上一贴        下一贴 >>

组合开关的优点除了在整体结构上比分立开关节省空间,安装方便之外,在联机控制方面则有更大的优势。这一贴我们讲一下常州联力KJZ3-1500/3300-9组合开关联机控制。

比如有3个负载A、B、C。我们用组合开关的A、B、C三个回路来控制这三个负载。要求启动的顺序B先启动,延时一段时间之后,A启动,然后再延时一段时间C启动。

使用常州联力KJZ3-1500/3300-9组合开关实现的方法是:

设置:

我们首先对组合开关的保护器进行设置。我们按照启动的顺序,先设置B回路。

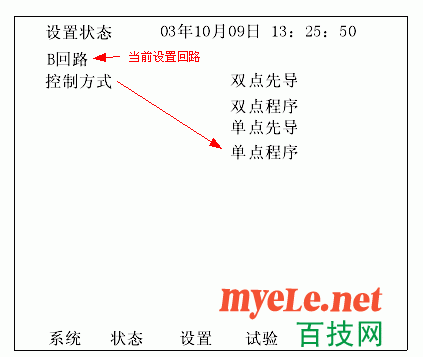

(1)设置B回路的控制方式为单点程序启动。

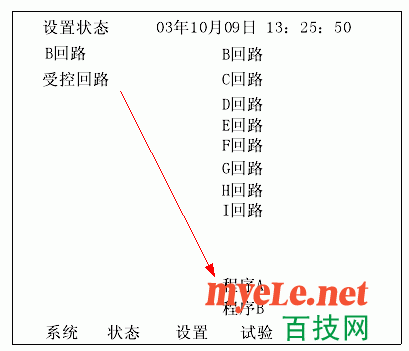

(2)选择B回路的受控方式为程序A或者程序B


看完这两项设置,可能有的朋友就有点迷糊了,控制方式与受控回路有什么区别,他们的作用是什么?我们这这里解释一下。
先说控制方式,控制方式有四种:单点先导、双点先导、单点程序和双点程序。
其中单点先导和双点先导是单机启动模式,也就是一个先导控制一条回路,只要这个回路的先导有启动信号,则这条回路启动。而单点程序和双点程序,是联机控制。设置为单点程序或双点程序启动时,这条回路的启动就不一定是使用先导启动,也可能是受控于其他回路启动。就像第二张图中,我们选择B回路的受控是程序A,也就是说B回路收到先导回路的启动信号之后,安照程序A方式启动。

在控制方式中、单点先导、双点先导、单点程序、双点程序中的单点和双点,是指先导回路控制按钮的接法。

单点接法:


双点接法:

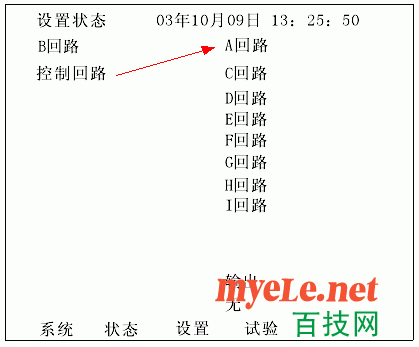

(3)设置B回路的控制回路为A回路。
  因为我们的启动顺序是B回路—— A回路—— C回路 所以这是我们要用B回路来控制A回路

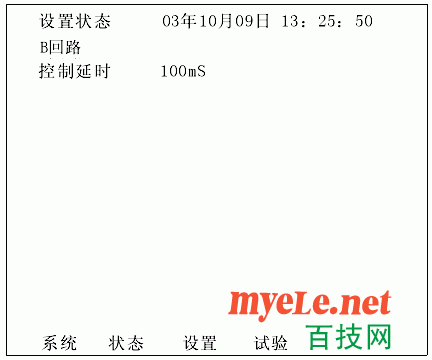

(4)然后我们在设置B回路启动之后,延时多长时间启动A回路。


这样,B回路的设置就完成了。

我们再来设置A回路。A回路同样要设置4项,与B回路一样的4项,只是参数不同,我们就不贴图了。

(1)、设置A回路的控制方式为“单点程序”启动,
(2)、设置A回路的受控回路为“B回路”。因为要用B回路来启动A回路。
(3)、设置A回路的控制回路为“C回路”。因为要用A回路来控制C回路的启动。
(4)、设置控制延时。

最后我们来设置C回路,只需3项就可以了。

(1)、设置C 回路的控制方式为“单点程序”启动,
(2)、设置C 回路的受控回路为“A回路”。

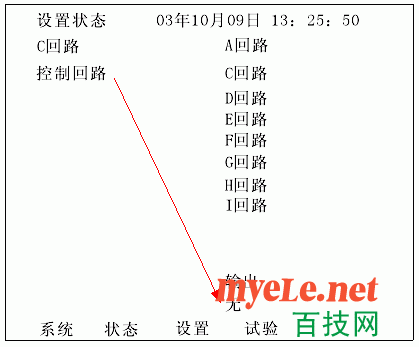

(3)、设置C 回路的控制回路为“无”。因为C回路最后启动,他启动之后,不用在控制其他回路了。

至此,保护器的设置已经完成了,我们还要进行外围的接线设置。接线设置如下:
购买主题 已有 108 人购买  以下内容隐藏,需向作者支付 3 技能    或点此升级VIP会员     才能浏览
热帖推荐
pzzxc | 2020-5-3 21:39:10 | 显示全部楼层
wsm 发表于 2017-1-21 20:08
如何控制运输机低高速切换启动,求帮助

可以重新编程,因为它是DSP程序控制,
dwj5218 | 2017-4-21 15:59:33 | 显示全部楼层
AB程序的区别是什么?
wsm | 2017-1-21 20:08:07 | 显示全部楼层
如何控制运输机低高速切换启动,求帮助
成伟 | 2016-7-2 15:41:27 | 显示全部楼层
wxdnhm001 发表于 2016-7-1 13:02
为什么购买不了主题呀

经测试,可以正常购买主题、不知你那里是什么错误提示?请截图给我!
wxdnhm001 | 2016-7-1 21:02:38 | 显示全部楼层
为什么购买不了主题呀
feng | 2015-7-15 22:33:52 | 显示全部楼层
终于看完了,不过感觉还是不懂哦。控制线,I/O 线那么多,如何接呀?
大伟哥哥99999 | 2015-7-14 09:20:10 | 显示全部楼层
太深奥 不太懂
小伟弟弟999999 | 2015-7-12 20:10:38 | 显示全部楼层
学习
我爱梅西 | 2015-3-30 21:32:56 | 显示全部楼层
