KBSGZY矿用隔爆型移动变电站整体结构

                                           本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录                  下一贴 >>

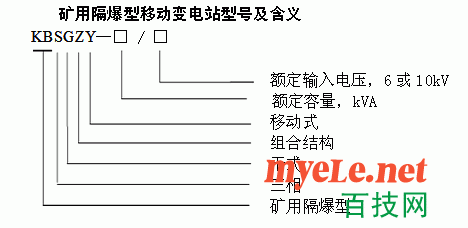

型号含义

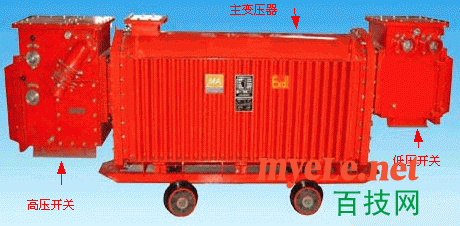

矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低 压保护箱）组成。




主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。

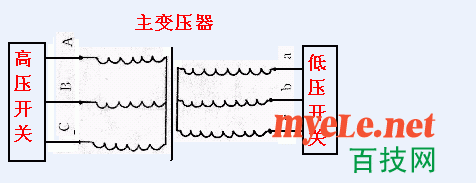

高压侧接线：




高压接线室的接线：

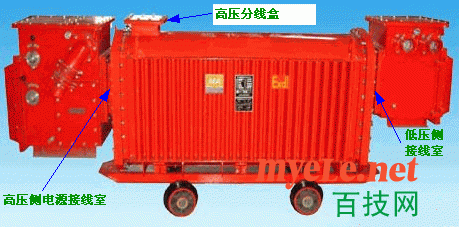

高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。




高压分线盒内的接线：

高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。比如我们要求变压器的变比为6000/1200V

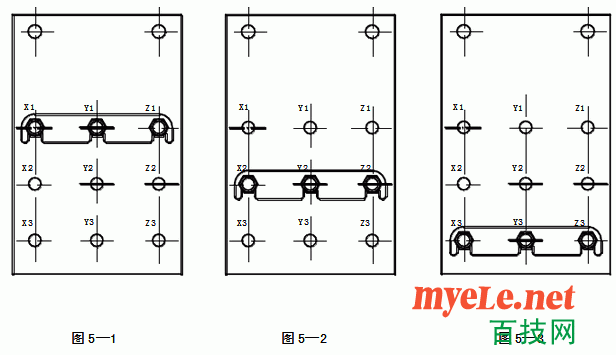

正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。这时二次侧的空载输出电压应为1200V。如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。

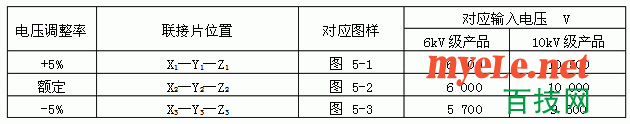

高压侧额定电压有6 000V和10 000V，分接电压均为±5%。
高 压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；
高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。




低压接线室的接线：

低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。
当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的 输出时，

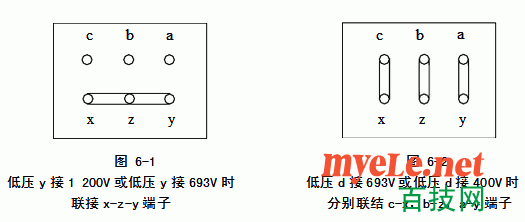

接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。
当主变压器的二次侧具有693（660）V      与400（380）V可变换的 输出时，接成星型输出 693V，接成三角形输出400V。
