[原创] 高压真空断路器原理

  [复制链接]
查看59889 | 回复81 | 2013-4-20 01:25:20 | 显示全部楼层 |阅读模式

                                           本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录          << 上一贴        下一贴 >>

真空断路器是高压开关的主要部件,负责接通与断开主回路电源。

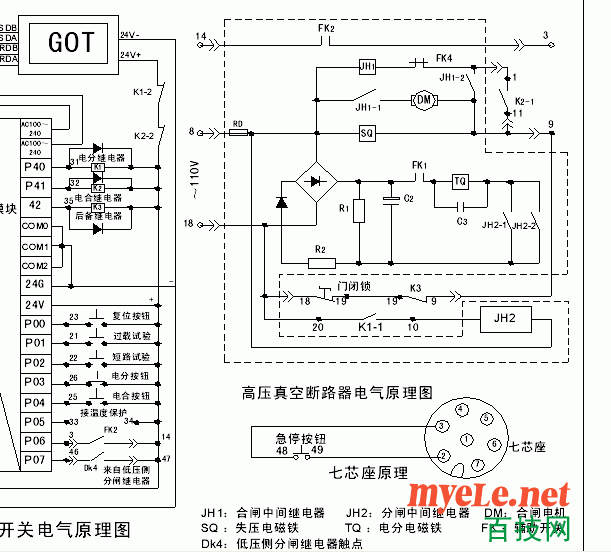

下图中的虚线框内是真空断路器内部的电气原理图(点击图片可放大)

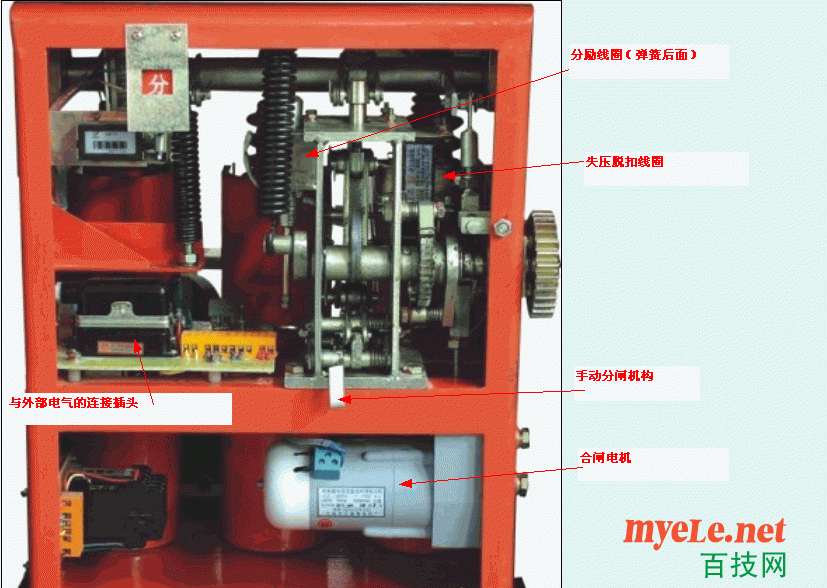

真空断路器实物图(点击图片可放大)

真空断路器的电动合闸,是由电动机带动的。按合闸按钮,电动机得电转动,带动真空断路器的合闸机构动作,使真空管闭合。

现在我们来看看合闸电机的控制电路。

真空断路器的合闸

8、18号线为真空断路器的电气控制元件提供110V的电源。合上隔离开关之后,6000/110V的控制变压器有电、8、18号线有电,失压脱扣器得电吸合。为真空断路器的合闸做好准备。失压脱扣器线圈的电流回路为:8#线——熔断器RD——失压脱扣线圈SQ——9#线——后备继电器K3常闭点——门闭锁按钮——18#线。
在上面这个回路中,门闭锁按钮的作用是防止高压开关开着门的时候合闸。

这是按下电动合闸按钮,PLC的P04端子的到合闸信号,则PLC驱动P41端子输出,合闸继电器K2吸合。K2吸合之后,接通了合闸中间继电器JH1线圈的电源回路:8#线——熔断器RD——合闸中间继电器——真空断路器辅助常闭点触点FK4——1#线——合闸继电器触点K2-1——11#线——9#线——后备继电器K3——门闭锁按钮——18#线。中间继电器JH1吸合。

JH1吸合之后,接通了合闸电机的电源回路:8#——熔断器RD——合闸中间继电器常开触点JH1-1——合闸电机DM——9#线——后备继电器K3——门闭锁按钮——18#线。合闸电机得电转动,带动合闸机构动作,真空管闭合。

同时JH1吸合之后,JH1的JH1-2常闭点闭合,以防止合闸没有完成之前,合闸继电器K2释放,造成合闸失败。其回路为:8#线——熔断器RD——合闸中间继电器——真空断路器辅助常闭点触点FK4——合闸中间继电器常开触点JH1-2——9#线——后备继电器K3——门闭锁按钮——18#线。这是,即使合闸继电器K2释放,仍能够保证JH1吸合,直到完成合闸动作。

合闸动作完成之后,为了防止合闸电机一直转动,在合闸电机中传入了真空短路器的辅助常闭点触点FK4,这样真空断路器合闸之后,FK4断开,切断了合闸中间继电器线圈的电源回路。JH1是否,合闸电机停止转动。

真空断路器的分闸:

按下电分按钮,PLC的P03端口的到信号,则PLC驱动P40端子输出,分闸继电器K1吸合,接通了分闸中间继电器JH2的线圈回路,JH2吸合,其回路为:8#线——熔断器RD——分闸中间继电器线圈JH2——10#线——分闸继电器K1-1——20#线——18#线。
JH2吸合之后,接通了脱扣线圈TQ的电源回路,脱扣线圈吸合,带动机构分闸。其回路为:8#线——熔断器RD——整流桥——真空断路器辅助触点FK1——脱扣线圈TQ——分闸中间继电器触点JH2-1(JH2-2)——电阻R2——二极管——整流桥——18#线。

辅助触点FK2的作用:

在图一中,真空断路器还有一个辅助触点FK2,也就是3#线和14#线所接的那个辅助触点。他的作用是
购买主题 已有 220 人购买  以下内容隐藏,需向作者支付 3 技能    或点此升级VIP会员     才能浏览
