两台电机顺序启动逆序停止原理分析
[复制链接]
8938
|
16
|
2013-5-16 22:11:04
|
显示全部楼层
|
阅读模式
<
应坛友@Answerli的要求:
http://www.myele.com/thread-15272-1-1.html
现在讲一下两台电机顺序启动逆序停止原理
在某些场合,我们要求两台电动机M1先启动,M2才能启动。启动完成之后,要M2先停止,然后M1才能停止。

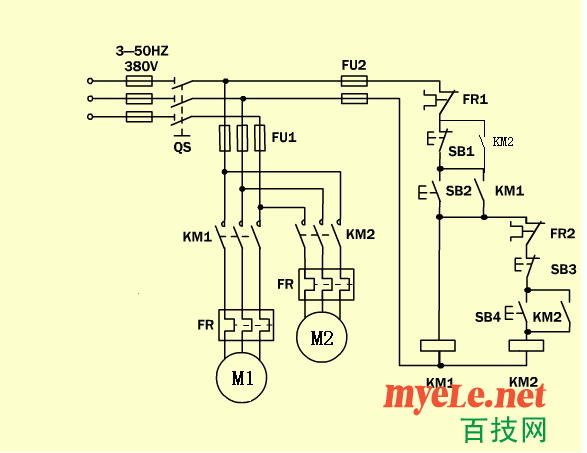

这种顺序启动的原理图如下:
在上图中我们可以看到,电动机M1受接触器KM1控制,M2受接触器KM2控制。两个电机之间的启动关系,就是两个接触器之间的启动控制关系。现在我们来逐一分析
1、M1不启动,M2无法启动
在上图中我们可以看到,电动机M2受接触器KM2 控制,而KM2线圈的控制回路与KM1的启动按钮SB2是串联的,所以,如果KM1没有启动,即使我们这是按照KM2的启动按钮SB3,由于SB2和自保触点KM1是断开的,KM2也无法启动。
顺序启动过程:
首先,我们按下KM1的启动按钮SB2,这是KM1线圈的启动回路为:FU2——FR1——SB1——SB2——KM1线圈——电源另一相。KM1启动。
KM1完成启动之后,其自保回路如下:FU2——FR1——SB1——自保点KM1——KM1线圈——电源另一相。KM1自保,维持吸合。
KM1完成启动之后,KM2才能启动,这时,按下KM2的启动按钮SB4,启动回路如下:FU2——FR1——SB1——KM1自保点——FR2——SB3——SB4——KM2线圈——电源另一相。KM2完成启动。
KM2的自保回路为:FU2——FR1——SB1——KM1自保点——FR2——SB3——自保点KM2——KM2线圈——电源另一相。KM2维持吸合。
逆序停止过程:
由于KM2有一对触点与KM1的停止按钮SB1并联,所以如果不先停止KM2,即使按下KM1的停止按钮SB1,但由于KM2仍是接通的,线路不会断开,KM1与KM2仍然工作。只有先按KM2的停止按钮SB3将KM2停止下来,打开与SB1并联的KM2触点,然后再按KM1的停止按钮,KM1才能够停下来。
不知道我的叙述能否让大家明白?
另外再贴一个其他类型的顺序启动的动画,供大家实习一下,点击小手所指开关,有不一样的效果。
(注:动画的动作过程和上面所讲的动作过程是
不一样的
)
如果无法播放,请点击此处在新窗口打开
电机
热帖推荐
电动机启动时,开关跳闸故障的分析
零基础学煤矿电工视频之防爆磁力启动器主回路-真空接触器
单台分馈电漏电实验不跳闸的处理——分布电容过小
[视频]皮带机电控系统运行维护与检修视频教程
馈电开关电压显示错误的维修--成伟维修笔记10
掘进机原理与维修视频教程
T008新版电工手册pdf(电子版)下载
创安防爆ZJZ系列照明信号说明书
创安防爆KJZ 永磁系列矿用隔爆兼本质安全型真空馈电开关说明书
艾柯夫SL750采煤机汉语使用手册
零基础学煤矿电工视频之防爆磁力启动器主回路-隔离开关
采煤机原理与维修视频教程 免费下载 手机电脑平板都可看
相关帖子
•
EBZ200掘进机电气原理讲解 — 风机电机与二运电机的启停
•
EBZ200掘进机电气原理讲解 — 急停与电气连锁
•
EBZ200掘进机电气原理讲解 — 电机温度保护
•
EBZ200掘进机电气原理讲解 — 电机电流保护
•
求助唐山变频蓄电池电机车图纸和故障处理
•
矿用防爆软启动器教程——10、电机实现软启动的过程
•
知道电机功率如何计算电流和选电线
•
电机十三问,哪一条问倒你了?
•
两个电机三相电流相差大是什么原因
•
三相电机的功率是如何配线的?
回复
举报
百技
|
2014-11-16 17:59:05
|
显示全部楼层
ゞ往事如楓う 发表于 2013-6-9 20:41
学习学习,成老师厉害
好好学习, 学习
回复
支持
反对
举报
liang
|
2014-11-16 16:45:18
|
显示全部楼层
后面那图可以实现顺序启动,也可以同时停止
回复
支持
反对
举报
我爱梅西
|
2014-11-16 10:44:04
|
显示全部楼层
动画做的真心好呀!
回复
支持
反对
举报
恋之倾城
|
2014-11-15 10:09:20
|
显示全部楼层
zhichi
回复
支持
反对
举报
疯魔_真
|
2013-12-12 03:22:58
|
显示全部楼层
非常感谢您的讲解
回复
支持
反对
举报
小小孩子
|
2013-11-22 21:28:40
|
显示全部楼层
看帖是缘分,回帖是美德!!!
回复
支持
反对
举报
ゞ往事如楓う
|
2013-6-9 20:41:53
|
显示全部楼层
学习学习,成老师厉害
回复
支持
反对
举报
嗜学如命
|
2013-5-27 11:32:42
|
显示全部楼层
佩服成老师。
回复
支持
反对
举报
№淡然一笑
|
2013-5-22 21:24:28
|
显示全部楼层
{:soso_e179:}
回复
支持
反对
