变压器连接组别矢量图的画法

  [复制链接]
发表于 2013-8-3 09:30:30 | 显示全部楼层 |阅读模式
     作为一名电工,你必须要掌握变压器的连接组别矢量图的画法,以为在中级工、高级工、技术比武等等的各种考试中,这是一个出现频率非常高的考题,而且此题一般都是作为一道大题出现,占5-10分左右。所以掌握变压器连接组别矢量图的画法是非常必要的。

        要想熟练的掌握变压器连接组别的画法并不是一件容易的事,很多电工朋友都为这个矢量图的画法感到头疼。
前些年我考技师的时候,专门让学校的辅导老师给我讲了连接组别的画法,不知当时是她没讲明白,还是我没有听懂,只是学了个大概,并没有真正的掌握。结果考试的时候还就真的有这道题,可想而知。

        这次计算比武,我狠狠的下了一番功夫,翻书、查资料。用了3-4天的时间专门来学习这个东东,终于攻克了这个难题。虽然这次技术比武的时候我们“维修电工”的试卷中没有出现这道题,但是另外一个“矿井维修电工”的试卷中又出现了这道题。
可见作为一名电工,掌握变压器连接组别的画法虽然不易,但是却非常重要。

       成伟学会了变压器连接组别矢量图的画法之后,不敢独享,在这里为大家介绍一下如何画这个矢量图,让大家尽量少走弯路。

      什么是真正的掌握变压器的连接组别矢量图画法?你必须达到如下要求:
1、给你一个变压器的接线图,你能够辨别出是什么连接组别,并画出矢量图、写出连接组别。
2、给你一个矢量图,你必须能够知道是什么连接组别,并画出变压器接线图、写出连接组别。
3、给你一个连接组别,你必须能够画出变压器的接线图和矢量图。

要想达到以上要求,并不是一件容易的事,虽然成伟在这里介绍的这个方法已经足够简单,但是你还是要下一番功夫的。为了让朋友们能够牢固的掌握,把这个教程分成几个部分,你可以每天学习一部分,弄懂、吃透之后再学后面的知识,记住、贪多嚼不烂!

声明:本方法非成伟原创,成伟只是在众多的画图方法中,找到了一个比较简便的方法,做一下总结、推广工作。

下面进入正题:

一、先把变压器连接组别分类:

变压器的连接组别共有四大类,
Y/y 即星型/星型  ;
Y/d 即星型/三角形;
D/y 即三角形/星型;
D/d 即三角形/三角形。
大家一定要记住以上分类。

二、Y/y    星型--星型的连接组别

现在,我们先来学习Y/y型的连接组别。要想掌握Y/y型类别的连接组别,我们首先要记住一个标准的Y/y型连接组别,即Y/y0组别,记住Y/y0组别之后,其他钟点的Y/y型组别都是由Y/y0演变而来的,就好掌握了。

首先我们来看看Y/y0组别的接线图。
Y/y0的接线图是非常好记的,他的特点是 同名端同为首端、相序从左至右均为U相、V相、W相。

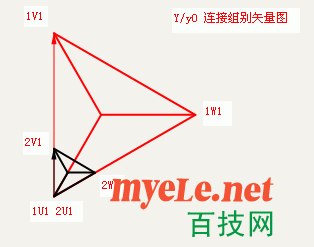

再来看看Y/y0的矢量图。在这个矢量图中,1U1和2U1在同一个点上。红色的一次侧的矢量、黑色为二次侧的矢量。
他们的相序为,从图形下角的U相开始,顺时针为U、V、W相。


只要记住了上面Y/y0的标准图,现在我们来变换为Y/y型的其他连接组别。

未完待续……









评分

参与人数 1技能 +10 收起 理由
突击队士兵 + 10 太好了,成伟老师,快点更新啊

查看全部评分

热帖推荐

本帖被以下淘专辑推荐:

发表于 2017-8-16 10:30:40 | 显示全部楼层
怎么没有后续的了
回复

使用道具 举报

发表于 2016-7-5 10:30:10 | 显示全部楼层
这个需要很专业的理论基础的,厉害啊!
回复

使用道具 举报

发表于 2016-5-12 16:23:32 | 显示全部楼层
继续上传更新 最好一次更新完
回复

使用道具 举报

发表于 2016-4-30 21:19:21 | 显示全部楼层
好期待下面的内容,为什么不更新了呀
回复

使用道具 举报

发表于 2015-10-11 14:41:29 | 显示全部楼层
wxdnhm001 发表于 2015-7-9 10:17
讲的太好了

值得学习,学习。。。。。
回复

使用道具 举报

发表于 2015-7-9 10:17:09 | 显示全部楼层
讲的太好了
回复

使用道具 举报

发表于 2014-11-10 21:23:22 | 显示全部楼层
变压器连接组别矢量图的画法
回复

使用道具 举报

发表于 2014-8-13 09:54:41 | 显示全部楼层
抓紧时间更新吧,太期待了
回复

使用道具 举报
