移变高压开关的电压保护

                                              本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录          << 上一贴        下一贴 >>

移动变电站高压开关的电压保护主要有过电压保护和欠电压保护。这个厂家的移变高压开关的过压保护范围是当电压大于额定电压的115%时，保护器动作。欠压的保护是当实际电压低于额定电压的75%时。保护器动作跳闸。

下面我们来看看电压保护是如何实现的。

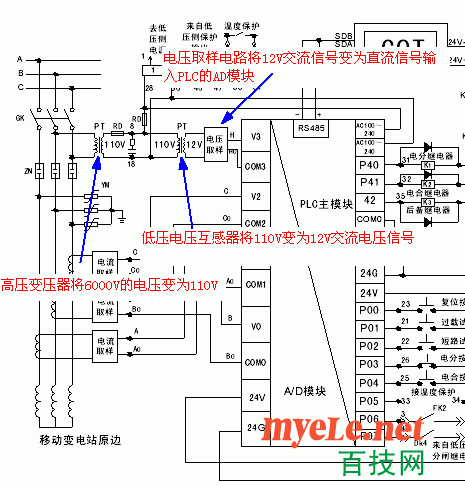

移动变电站高压开关的电压保护原理还是比较简单的。首先，高压变压器将6000V的高压变为110V的低于，这个110V的低压即给PLC、高压真空断路器、低压侧保护箱提供工作电源。同时，又通过一个110V变12V的变压器，将电压信号送至电压取样电路。电压取样电路对电压信号处理以后，送至PLC的AD模块。

PLC根据送来的信号，来判断电压的高低，并将此电压显示在显示屏上。当电压低于额定电压的75%时，即额定电压为6000V，当电压低于6000*75%=4500V时。PLC就会判定为欠压故障，会驱动K1分闸继电器分闸，同时在显示屏上显示“欠压故障”。
当电压高于额定电压的115%时，即6000*115%=6900V时，PLC会判定为过压故障，驱动K1分闸继电器分闸，同时在显示平时显示“过电压故障”。
