移动变电站低压开关概述

                                              本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录          << 上一贴       下一贴 >>


        移动变电站的高压开关负责移动变电站主变压器一次侧高压电源的控制及保护。而低压开关，负责主变压器低压输出后，对负载电路的电压、电流、以及绝缘情况的检测以实现过载、短路、漏电、漏电闭锁、过压、欠压、远控分闸等保护。低压侧没有断路器，当低压开关检测到低压侧有故障时，会发送一个信号给高压侧的PLC保护，由高压侧的PLC驱动高压真空断路器分闸，断开整个主变压器的电源。这样做的好处是，可以节省一套真空断路器，缩小移变的体积，减轻重量。我们知道，二次侧的电流是非常大的，一般额定电流都在800A以上，要是加一个800A的真空断路器，不但增加了成本，其体积也大了。而高压侧的电流相对来说要小一点，只要高压侧的真空断路器能够满足带负荷分闸的要求，也就没有必要在低压侧加断路器了。（废话有点多）

       现在我们来看看低压侧与高压侧是如何联系起来的。

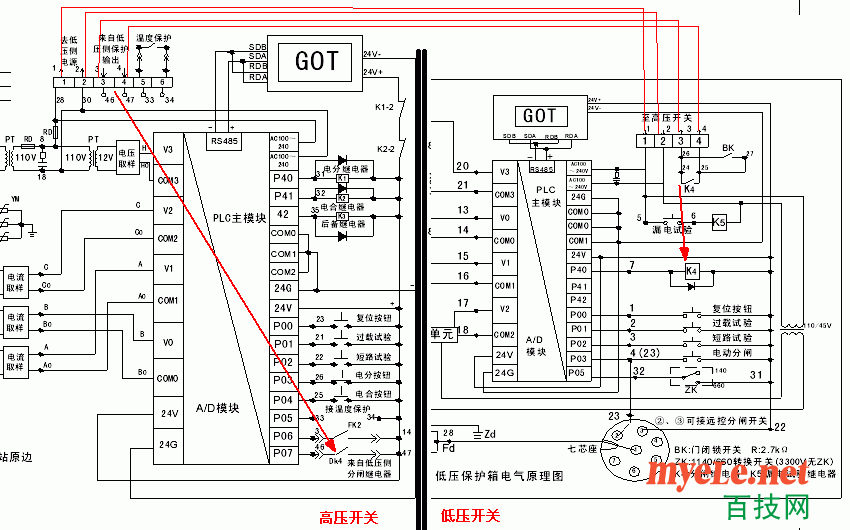

       如下图（点击图片可放大），我们把高压侧和低压侧的原理图放在一起。高压侧与低压侧通过四根电线连接起来，其中1、2号线是电源线，从高压侧的控制变压器上引出两根线，为低压开关提供110V的控制电源。3、4号为信号线。当低压侧的PLC检测出低压故障时，PLC驱动继电器K4吸合。K4的触点信号通过3、4（即低压侧的24、25号线，高压侧的46、47号线）传递给高压侧。使高压的P07有信号输入，高压开关的PLC检测到信号之后，判断出低压侧故障，驱动分闸继电器吸合，使高压真空断路器分闸，达到保护的目的。
