        移动变电站低压开关的电压保护包括欠压与过压保护，电流保护包括过载与短路保护。其保护原理与高压开关的电压、电流保护原理相似。因此在这里我们只是大体的介绍一下，更具体的可以参照高压开关的电压、电流保护。

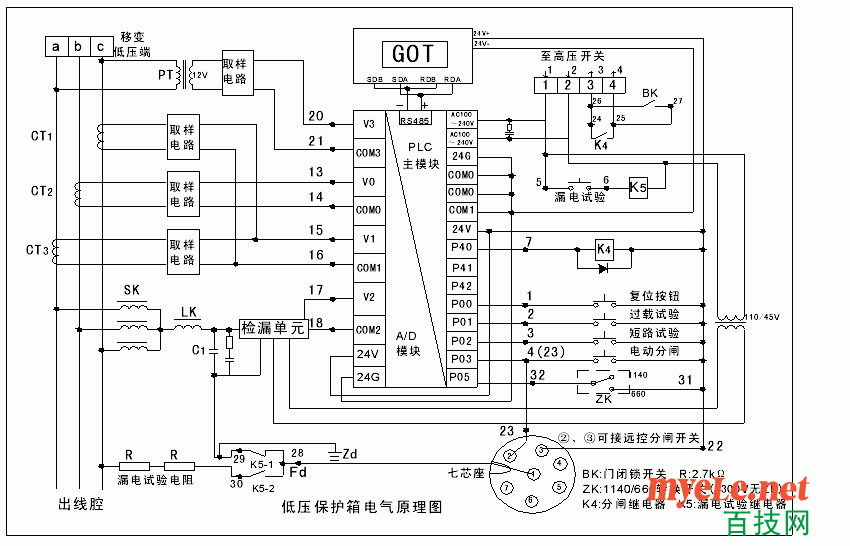

先上原理图（点击图片可放大）




电压保护之欠压与过压保护

        在主变压器输出的1140V 低压电压。A相与C相上，接有电压互感器PT，电压互感器将1140V的电压转换为12V的电压送入电压取样板，经过整流取样之后，送入PLC的AD模块即模拟/数字转换模块。同时，PLC的P05输入端接有一个1140、660V的选择开关。当低压侧的额定电压为660V的时候，此开关闭合。当为1140V时，此开关打开。这样，PLC就知道低压侧的额定电压是1140V还是660V了。然后PLC将采样信号与额定电压进行比较，如果取样电压高于额定电压的115%时，PLC判定电压过高，会进行过电压保护，PLC驱动P40端口的K4继电器吸合，将保护信号传递给高压侧，高压侧的PLC接受到保护信号之后，驱动高压真空断路器分闸。

        同样，当取样电压低于额定电压的75%时，PLC判定输出电压过低，会进行欠压保护，动作过程与上面相同。

电流保护之过载与短路保护

三个电流互感器CT1、CT2、CT3将从低压侧主回路取得的电流信号，经过取样板整流取样之后，送入PLC的AD模块，PLC将电流取样信号与我们设定好的额定电流进行比较。当取样信号超过额定电流1.2倍时，PLC会判定有过载故障，延时一段时间之后（具体的延时时间按反时限特性进行延时），驱动分闸继电器K4吸合。K4吸合后，将故障信号传递给高压侧，其分闸动作过程同电压保护分闸过程。

          当取样信号大于额定电流超过我们设定的短路倍数以后，如我们一般设定短路倍数为8倍，即当取样信号电流大于额定电流8倍以后，PLC判定低压侧短路故障。会立即驱动移变开关跳闸。动作过程同上。

移变低压开关的电压、电流保护与高压开关的电压、电流保护类似，所以不过多的介绍了。低压开关与高压开关在保护上的区别是低压侧多了一个漏电与漏电闭锁的保护。这个我们在下一贴具体介绍。



                                              本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录         << 上一贴       下一贴 >>
