截割滚筒、破碎滚筒的上升与下降

显示全部楼层 · 2013-12-24 21:42:02

本贴为《煤矿电器原理与维修》系列教程之《采煤机原理与维修》内容

<< 上一贴返回目录下一贴 >>

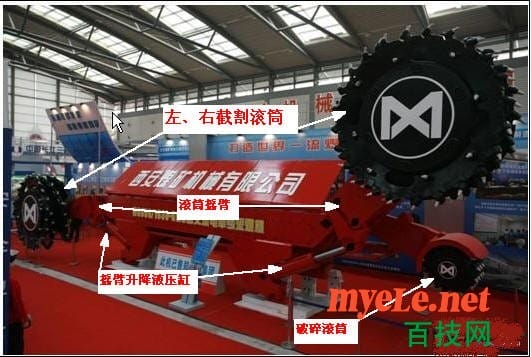

我们要调整采煤机的采高时，就要对采煤机的左右截割滚筒的高度进行调节，截割滚筒的高度靠液压系统来完成，如上图中箭头所指的液压缸。液压缸伸长时，截割滚筒升高，液压缸缩短是，截割滚筒降低。液压缸的深长与缩短，靠电磁阀控制液压系统中液体的流动方向来完成，具体的工作原理，大家可以看一下有关液压方面的书籍。这个知识不在本篇教程的讲解范围。

我们主要是讲电磁阀电源的接通与断开。

如上图：

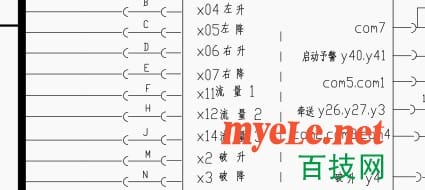

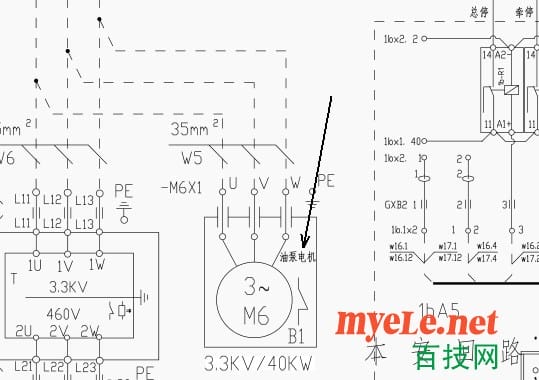

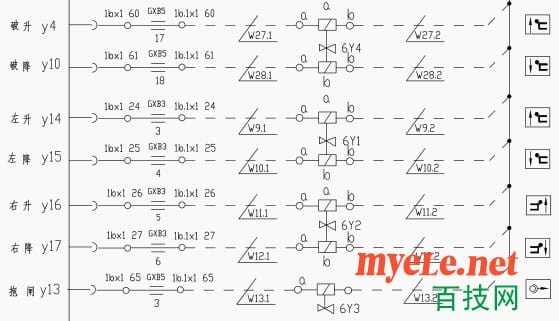

当我们按左升按钮时，我们便把左截割滚筒上升的信号传递给了PLC，PLC接到指令之后，便驱动电磁阀6Y1换向电磁阀向使液压缸伸长的控制位置移动。在我们给采煤机送上总电源之后，液压油泵就开始工作了，所以液压系统便一直处于工作的状态，只要电磁换向阀动作，液压缸便会相应的动作。

其他的动作过程，如截割滚筒下降、破碎滚筒的上升与下降的工作原理都和上面一样，则这里不再多讲述！
