采煤机的瓦斯保护

显示全部楼层 · 2014-1-3 21:33:56

                                    本贴为《煤矿电器原理与维修》系列教程之《采煤机原理与维修》内容

                                                << 上一贴          返回目录             下一贴 >>

      在煤矿井下，瓦斯保护是一项必不可少的安全保护。所以，采煤机上也安装了瓦斯保护，当瓦斯浓度过高时，采煤机停止工作。
其原理如下：

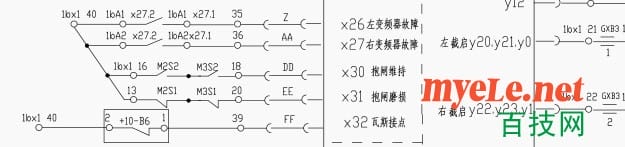

图一点击图片可放大

瓦斯传感器内部有一个常闭接点，瓦斯传感器正常工作，当瓦斯浓度正常时，这个接点是闭合的，当瓦斯浓度过高时，此接点就会断开。我们把这个常闭接点接到PLC的输入端。瓦斯浓度正常时，常闭点闭合，PLC的X32端有输入信号，PLC就会知道瓦斯浓度正常，PLC也就正常的控制采煤机工作。当瓦斯浓度过高时，此常闭接点断开，PLC的X32端没有信号输入。PLC判断瓦斯浓度过高，就会禁止采煤机工作。

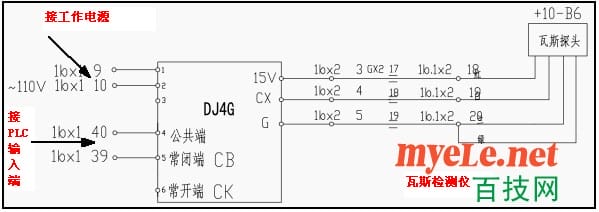

下图是瓦斯检测仪的原理图，（大家可以点击此处下载传感器说明书）给瓦斯检测仪接上110V的电源，他就会正常工作了，然后将他的常闭输出点接到PLC的X32输入端上。

图二点击图片可放大
本贴为《煤矿电器原理与维修》系列教程之《采煤机原理与维修》内容

<< 上一贴返回目录下一贴 >>

yanghang · 2015-12-8 16:54:53

我矿一开煤机瓦斯保护就动作，断先导回路，瓦斯不高，是不是内部的常闭点坏了

lkccwyp@163.com · 2015-6-8 09:36:18

好好学学ttxshang

我爱梅西 · 2014-9-2 20:37:40

进来学习下！

jinyongtai2014 · 2014-9-2 09:05:31

学习，学习。

a6050173 · 2014-9-1 23:39:55

还是觉得有点难

风云变幻 · 2014-2-12 15:09:04

:o:o:o:o:o:o:o

hanzhiqing · 2014-1-7 10:52:24

那就板凳支持吧！

漫步人生 · 2014-1-4 18:54:38

成老师讲的非常好！！！第一张沙发被我坐了！！！
