本贴为《PLC实战入门教程 — 跟成伟学PLC》教程内容 << 上一贴 返回目录 下一贴 >> 在PLC的软元件中，还有一个计数器，今天我们使用一个简单的实例来讲讲计数器的使用。

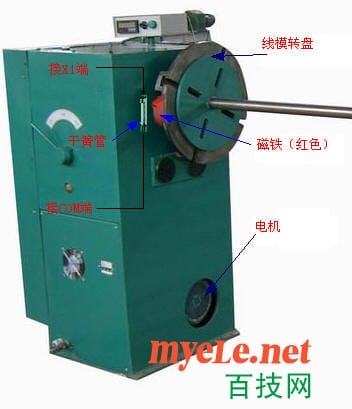

上图是一个在维修电动机时，绕制电动机绕组使用的绕线机，在绕线时，根据电机的不同，其绕组的匝数也是不同的，所以我们就要在绕制的过程中对绕制的匝数进行计数。 在上图中，我们把绕线用的绕线模具安装在线模转盘上，然后启动电动机旋转，就可以绕线了。为了计数，我们在线模转盘上安装了一块永久此忒，在软盘旁边的机架上安装了一个干簧管。在磁铁靠近干簧管时，干簧管内的触点就会闭合，磁铁离开，干簧管内的触点就会打开。这样，转盘每转动一次，干簧管内的触点就闭合一次。
我们把干簧管的触点接到PLC的X3输入端，作为输入信号，然后使用PLC内部计数器进行计数。

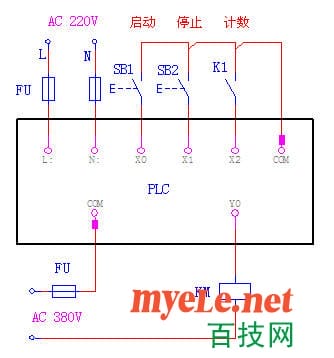

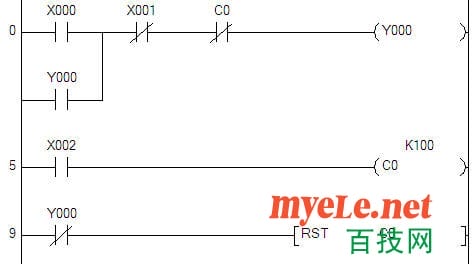

上面两幅图是PLC电路的外部接线图和梯形图，我们来分析一下原理： 按启动按钮SB1， PLC的X0端有输入，这时停止按钮SB2和计数器都是原始状态，其常闭点是闭合的，所以输出继电器Y0有输出，接触器KM吸合，绕线机运转。绕线机转动一圈，干簧管动作一次，X2输入端输入一次，计数器C0记一次数，当转100圈时（我们在程序中设置的计数器参数为K100），计数器动作，计数器的常闭触点打开，则Y0停止输出，绕线机停止。 同时，Y0释放之后，其常闭触点闭合，接通了计数器的复位指令RST C0 ；将计数器中累计的数字清零，为下一次工作做好准备。 我们刚才使用的C0是一般的通用型计数器。不过计数器也有好几种类型： 一、16位增计数器 其设定值在K1~K32767范围内有效 C0~C99 通用型计数器； C100~C199 保持型计数器，即发生停电，当前值与输出触点的动作状态能够保持。 二、32为双向计数器 计数范围是-2147483648~+2147483647 C200~C219 为通用型32位计数器； C220~C234 为断电保持型32位计数器 双向计数器有特殊辅助继电器M8200~M8234与计数器一一对应进行设定，当对应的特殊辅助继电器置1（接通）时为减计数器，置0（断开）时为增计数器。 接下来我们举一个例子来介绍一下双向计数器的使用： 还是以绕线机为例；在绕线机的实际使用中，绕线机的转盘并不是只能向一个方形转动的，他是有正转和反转的。假如我们在绕线的过程中，绕制的线匝不合适，这时就要反转，将线放开重新绕制，而计数器就要将反转的匝数减去。这就要使用到双向计数器了： PLC电路的外部接线图以及梯形图如下，我们设定绕线机反转时，计数器正计数；正转时，计数器做减技术，计数器的值为-5。可能你看到这里的时候有点迷糊，没关系，我们下面介绍其工作过程，看完之后你就明白了：
