本贴为《PLC实战入门教程 — 跟成伟学PLC》教程内容 << 上一贴 返回目录 下一贴 >> 今天，我们通过一个例子来介绍一下PLC 的数据寄存器。数据寄存器是用于存放各种数据的的软元件。 还拿我们上一贴中的绕线机来举例。在上一贴中，我们把绕线的匝数在编程的时候就固定了，这是不符合实际情况的。因为不可能通过修改梯形图来改变绕线的匝数。 这一贴我们将通过PLC的输入端来对匝数进行设定，然后将设定的匝数存入数据寄存器中。计数器根据数据寄存器中设定的数值来进行动作。

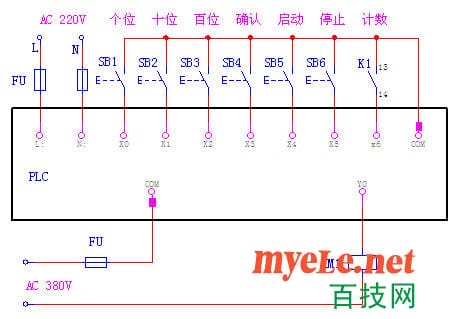

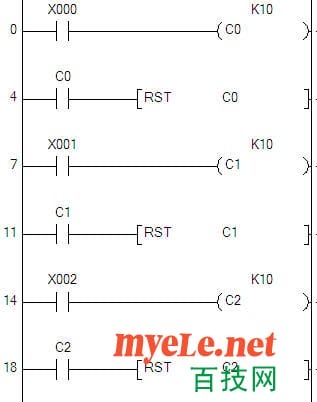

PLC的外部接线如上图。使用方法是，当要设定绕线机的匝数时，分别按SB1-SB3来设置个位、十位、百位。例如：我们要设置匝数为123匝，则按个位3次，十位2次，百位1次。然后按确认键将数据存数数据寄存器。就可以按启动按钮进行绕线，当绕线机绕到123匝时，自动停止。 梯形图及其原理如下： 第一部分：匝数设置 我们用三个计数器来对按钮所按的次数进行计数。当按按钮时，每输入一次，计数器记一次数。由于我们每个按钮设置为一个数位，所以当按动次数到十次时。计数器复位重新计数。 例如：按SB1时，x0输入，计数器C0计数。如果按十次SB1，则C0就会吸合，然后执行RST C0指令，将C0复位。所以C0的值只能在0~9之间变化。剩下的两个按钮计数的原理相同。 例如：我们设定123匝。则个位SB1按3次 ；十位SB2按2次，百位SB3按一次。这样计数器C0中的值是3；C1中的值是2；C2中的值是1。
第二部分：十位乘十，百位乘百，个位、十位、百位相加。然后存入数据寄存器。
