GX Works2仿真教程之改变软元件的当前值
[复制链接]
10743
|
2
|
2014-5-11 20:33:01
|
显示全部楼层
|
阅读模式
<
本贴为
《 三菱编程软件GX Works2 编程与仿真快速入门教程》
教程内容
<< 上一贴
返回目录
下一贴 >>
上贴中,我们讲了在梯形图编辑完成之后如何开始仿真,现在我们继续上一贴,看看在软元件的当前值改变之后,
PLC
的运行情况:
如果我们要更改一个软元件的当前值,只需要将光标放在需要改变值的软元件上,然后点击菜单栏中的调试——当前值更改

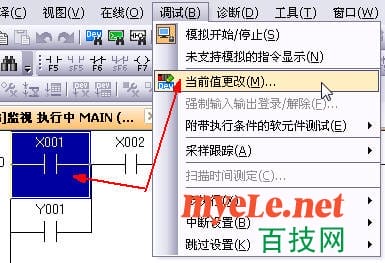

例如,下图我们改变输入继电器X1的当前值,则将光标放在X1上,X1呈蓝色框,然后点击菜单栏中的调试——当前值更改

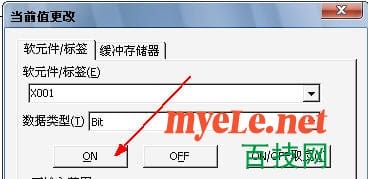

弹出更改当前值的窗口,我们可以再窗口中点击ON或OFF来改变输入继电器X1的状态。
将输入继电器X1的状态改为ON之后,我们可以看到,输出继电器Y1变成了蓝色,表示有输出。X1,、Y1等常开点变为蓝色,以及X02为蓝色,表示触点是闭合的。
我们将X1的值改为OFF,可以看出,输出继电器Y1仍然有输出,电路自保。
我们将输入继电器的常闭点X2的值改为ON,可以看出所有的触点全部断开了,输出继电器Y1也没有输出了。
本贴为
《 三菱编程软件GX Works2 编程与仿真快速入门教程》
教程内容
<< 上一贴
返回目录
下一贴 >>
