求大侠给详细讲解,不胜感激!

[复制链接]
查看6488 | 回复10 | 2014-9-30 20:32:54 | 显示全部楼层 |阅读模式
<

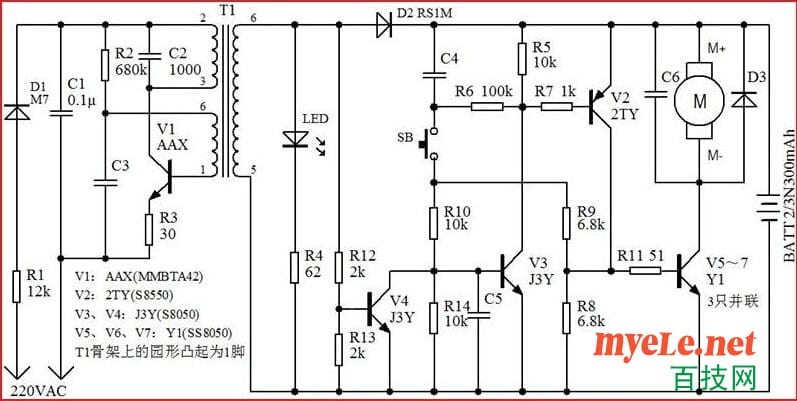

这是飞科剃须刀的电路图,想请高手给讲解一下电路图中每个元件的作用,以及剃须刀启动和停止是的控制原理。
热帖推荐
jinyongtai2014 | 2015-3-2 08:40:59 | 显示全部楼层
高手啊!!!!!
煤矿工人1981 | 2015-3-1 23:24:47 | 显示全部楼层
依风赏雪 发表于 2014-10-3 03:51
220v市电经R1限流D1半波整流C1滤波后获取直流电,由R2  C2 C3 V1 R3 和T1的初级线圈共同组成自激振荡电路, ...

好久没上百技网了,今天上网看见您的讲解,很是感激,谢谢,以后有疑惑的时候还得多向您请教,呵呵。
路人甲 | 2014-10-13 09:27:30 | 显示全部楼层
大奎 | 2014-10-11 08:05:08 | 显示全部楼层
好像懂电子电路的人十分少啊。。
pzhlql | 2014-10-6 16:32:43 | 显示全部楼层
:):):):):)
我爱梅西 | 2014-10-3 20:59:34 | 显示全部楼层
楼上的是高手呀!!
依风赏雪 | 2014-10-3 03:51:29 | 显示全部楼层
本帖最后由 依风赏雪 于 2014-10-4 02:56 编辑

220v市电经R1限流D1半波整流C1滤波后获取直流电,由R2  C2 C3 V1 R3 和T1的初级线圈共同组成自激振荡电路,使T1次级输出脉冲电压,R2为三极管V1导通提供偏置电压,C2是消谐电容,C3是振荡电容,改变C3的大小可以改变变压器次级电压,LED是电源指示灯,R4是灯的限流电阻,变压器输出的脉冲电压经D2整流为电池充电                                                                                     充电时,变压器次级脉冲电压经R12R13分压为V4提供偏置电压,V4导通,集电极电压下降,V3基极电压下降不能导通,V2,V5-7不导通,电机得不到供电电压,不能启动。                                          启动时,按下SB,V3导通,V2导通,使V5-7饱和导通,相当于电机的M-和电池负极直接相连,电机启动。                                                                                                                                                                                              C6和D3是消除电机停止时的感应电动势和高次谐波电压对电子元件的冲击                                                                                       能力有限,只能解释这些,不对之处恳请斧正
08采矿工程 | 2014-10-1 21:53:05 | 显示全部楼层
高手在民间
蓝图灬1234 | 2014-10-1 09:25:46 | 显示全部楼层
