       在上贴中，我们讲了河南济源生产的高防开关的几种闭锁装置的功能，这一贴我们再来看看另外一个厂家生产的高防开关，其闭锁装置有什么不同，了解的多了，即使以后见到其他厂家的不同闭锁装置，也可以很快的明白他的闭锁功能。

整体结构

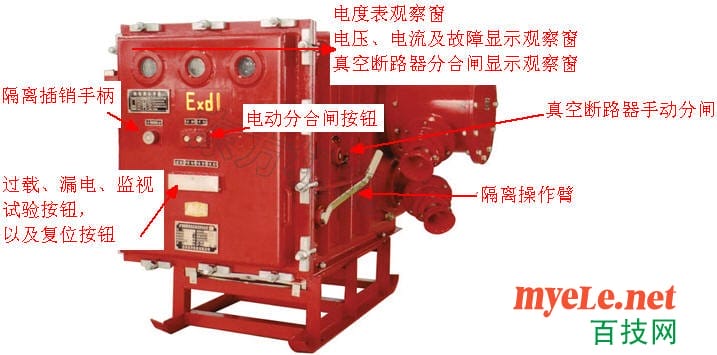

     箱门上装有电度表，电压、电流及故障显示板，真空断路器分合闸显示板，装有“过载”、“漏电”、“监视”试验按钮，"复位"按钮以及真空断路器电动分、合闸按钮。另外有一只隔离插销联锁手柄（功能叙述在后）。


        高防开关箱体的前腔主要容纳机芯小车。安装在前腔底板上的拨臂是为了推动机芯前进或后退以实现隔离插销的合闸和分闸运动，拨臂通过连杆与右墙板上的隔离操作臂联接。前腔底板上各有一块护轨和板，是供机芯小车行走的。前腔的右侧板上设有真空断路器的手动合闸轴和手动分闸柄（上图为永磁式真空断路器机芯，没有手动合闸轴）。箱体前腔左右侧板上各有一个观察窗，可以看到隔离插销分合状况。


安全闭锁装置：

1、 隔离插销分闸到位后，箱门方可打开的安全闭锁。

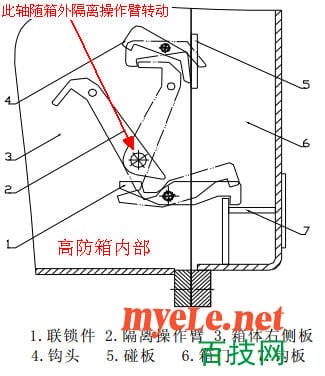

        如下图所示。当隔离插销在合闸位置时（即隔离操作臂和联锁件在实线位置），联锁件钩头钩住箱门的钩板，箱门打不开。隔离开关分闸操作时，隔离操作臂顺时针旋转，当隔离开关分闸到位后，隔离操作臂的尾部压着联锁件的尾部，联锁件钩头抬起，脱离箱门钩板（即图中隔离操作臂和联锁件处于双点划线位置），这时可以松动箱门螺栓，打开箱门。



2 、箱门打开以后，隔离插销不能合闸的安全闭锁。

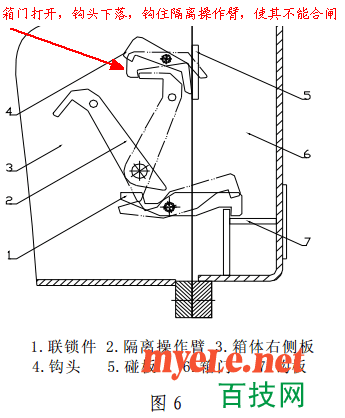

       箱门打开时，钩头（件 4）下落，钩住隔离操作臂，使隔离操作臂不能进行合闸运动（图中的双点划线位置）。若配电装置在井下不带电或地面要想在打开箱门时进行隔离插销合闸操作时，可以用手压住钩尾，抬起钩头。当关上箱门时，钩头会被箱门压起，才可以进行合闸操作。



3、隔离插销合闸到位时，真空断路器才可合闸的安全闭锁。

        因为配电装置的真空断路器有手动操作合闸和电动合闸两种操作方式，所以本功能安全闭锁设有两套联锁装置。 一套用于手动合闸，一套用于电动合闸。

      （1）隔离插销合闸到位时，真空断路器才可合闸（手动合闸安全闭锁）

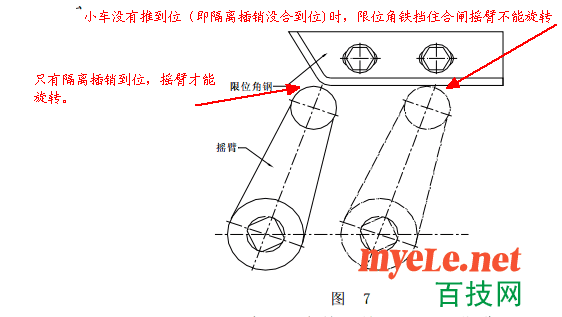

        图7所示为真空断路器使用手动操作合闸的联锁装置。限位角铁装配在右侧板上，摇臂装配在图中虚线位置，因受限位角铁阻挡，所以不能进行摇臂反时针旋转，即真空断路器不能贮能合闸。隔离插销合闸到位后（图中实线所示位置），摇臂作反时针旋转时不受限位角铁阻挡，真空断路器可以手动贮能合闸。


      （2）隔离插销合闸到位时，真空断路器才可合闸（电动合闸安全闭锁）

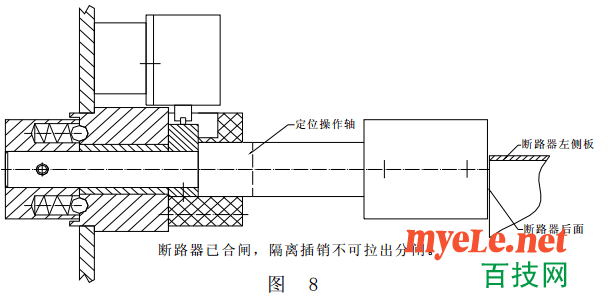

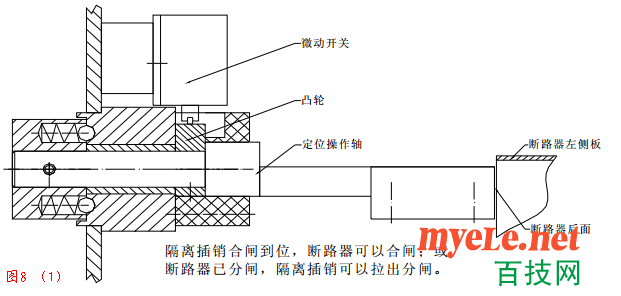

        图 8所示为真空断路器使用电动合闸时的联锁装置。箱门上设有一个隔离插销联锁柄，该手柄与定位操纵轴连为一体。隔离插销合闸到位时，断路器的左墙板后端到达图中双点划线位置，联锁手柄可以旋转到“合”位置，定位操作轴逆时针旋转 90°，操作轴前部半轴不会受到断路器左墙板的干涉，也可以旋转 90°， 挡住断路器左墙板后端面，定位操作轴上的凸块逆时针旋转 90°，压着微动开关触头，使常开触头闭合。一组常开触头接通真空断路器的失压脱扣器线圈和储能电机的供电回路，这时按动启动按钮，就可以实现断路器电动合闸。若隔离插销合闸不到位，定位操作轴上的操作轴前部半轴将受左墙板干涉而不能逆时针方向旋转，定位操作轴上的凸块不能压着微动开关，微动开关的两组常开触点不能闭合，这时即使按电动合闸启动按钮，电动机不会旋转，真空断路器不能合闸。




4、隔离插销不能带负荷分、合闸

        如图 8所示，隔离联锁柄在“合”位置，因操作轴前部半轴挡住在断路器左墙板后端面的前面，机芯小车不可左行，即隔离插销不能分离。需要插销分离， 首先要将门上的隔离插销联锁柄置“分”位置。这时，定位操作轴顺时针旋转 90°，凸板脱离微动开关触头，微动开关的两组常开触点分断，真空断路器的失压脱扣线圈供电回路被微动开关的常开触点分断，真空断路器分闸；操作轴前部半轴顺时针旋转 90°后，避开断路器的左墙板后端面，机芯小车可以左行，即隔离插销可以进行分离操作。这样，保证了隔离插销不会带负荷操作。
