图中二极管起什么作用

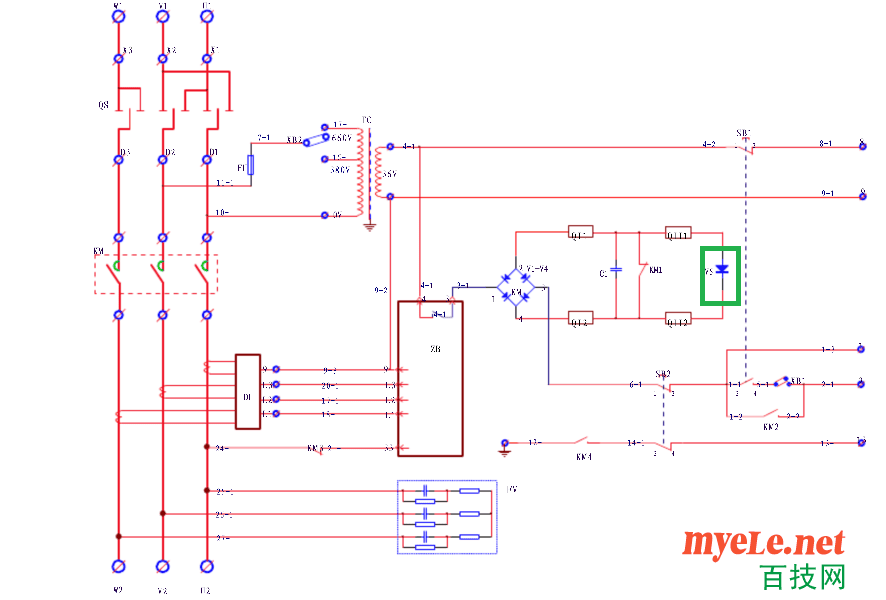

图中绿框中的二极管起什么作用

不是图错，是各位没看懂，那是续流二极管！

helin0671 发表于 2015-8-20 17:28
线圈得电后，由于有辅助常闭点短路作用，启动线圈首先得电，接触器大电流吸合，接触器可靠吸合后，常闭点断 ...

niubi!fenxidehaobang

开关哪个厂家的？

楼上9号高手分析的真好

王者归来 发表于 2015-7-14 20:50
看来上面的高手水平有限呀

看不懂的 事实上事实上事实上

线圈得电后，由于有辅助常闭点短路作用，启动线圈首先得电，接触器大电流吸合，接触器可靠吸合后，常闭点断开，维持线圈投入工作。接触器吸合线圈小电流维持。
二极管的作用是，辅助触点分合时，维持线圈会随着辅助点的分合切出或投入工作，由于通过线圈得电流不能突变，线圈匝数又比较多，因此线圈会产生很高的反电动势。反电动势经二极管整流后为整个回路提供续流通路。电容是吸收高频脉冲的。
从图上看，二极管的方向似乎反了。二极管处于截止状态，电路是不能正常工作的。

现实接法中确实有此二极管

那个常闭触点已经起到续流作用，不需要加个二极管！

看来上面的高手水平有限呀
