1、变频器主回路端子

[复制链接]
查看8565 | 回复5 | 2015-9-29 20:11:00 | 显示全部楼层 |阅读模式
<
返回目录          下一贴


其实变频器的应用并不复杂,一般变频器在出厂的时候,对大多数参数都进行出厂设置,这些设置适用于多数典型应用的场合。现在我们就对变频器来一个最简单的应用。

Image 2.gif

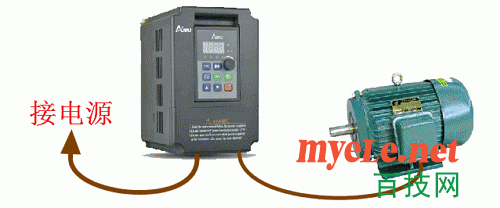

上图是安普AMP1100变频器。我们只需要将电动机连接到变频器的输出电子上,然后变频器接上与其额定电压相符的电源。按面板上的FWD(正转)键或REV(反转)键,电动机就会慢慢启动,旋转面板上的电位器(就是那个黑色的旋钮),就会改变电动机的转速。旋转电位器的时候你会看到变频器上显示的频率会变化。
如果是新的变频器,通过上边的操作,变频器基本上都会正常运行。也有部分新变频器和正在使用的或二手的变频器,直接接上电动机后,按FWD键、REV键,变频器不会启动。这有可能是变频器的参数没有设置好,不过这个没有关系,我们以后会讲如何设置这些参数。

变频器的应用是不是很简单?什么,你不知道变频器哪个是电源端子,哪个是负载输出端子。没关系,现在我们介绍一下变频器主回路的端子。

变频器的外部端子可以分为两大类。一类是主回路端子,另一类是控制端子。

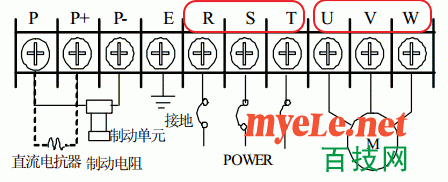

上图是安普AMP1100变频器的主回路端子,其它变频器主回路的端子基本上都和这个差不多。
首先,你要记住两组最重要的端子,一组是电源端子,一般都标有R、S、T或者L1、L2、L3。你见到标有这几个字母字样的端子,就知道是电源端子。另外一组标有U、V、W的端子,是负载端子,把它和电动机连接起来是错不了了。
这两组端子记住了,再来认识接地端子E。这个就不用解释了吧。

另外三个端子P、P+、P- 这三个端子对于初学者来说,可能比较头疼一些。从图中可以看出,这三个端子用来接直流电抗器和制动电阻。在大多数应用场合来说,直流电抗器和制动电阻是不需要接的,这里暂时不作深入介绍,只要了解一下就行。不过有一条大家一定要记住,在不接直流电抗器的时候,P和P+两个端子是用连片连起来的。一般出厂的时候这个连片已经接好,如果不接直流电抗器,一定不要拆除此连片。

变频器的主回路端子就这么多,虽然不同厂家的端子可能稍有不同,相信大家知道这几个端子的用处之后,拿到其他厂家的变频器说明书,也能够看懂主回路端子接线。现在,就请你看看其他厂家变频器的说明书,找找它们的主回路端子吧。

返回目录          下一贴
